تقاطع خماسي الطرق CF
تتميز التقاطعات القياسية ذات الخمسة اتجاهات بوجود شفة CF ثابتة وشفة CF قابلة للدوران بنفس الحجم على كل محور. ويحتوي المنفذ الفرعي على شفة CF قابلة للدوران.
- نظرة عامة
- المنتجات ذات الصلة

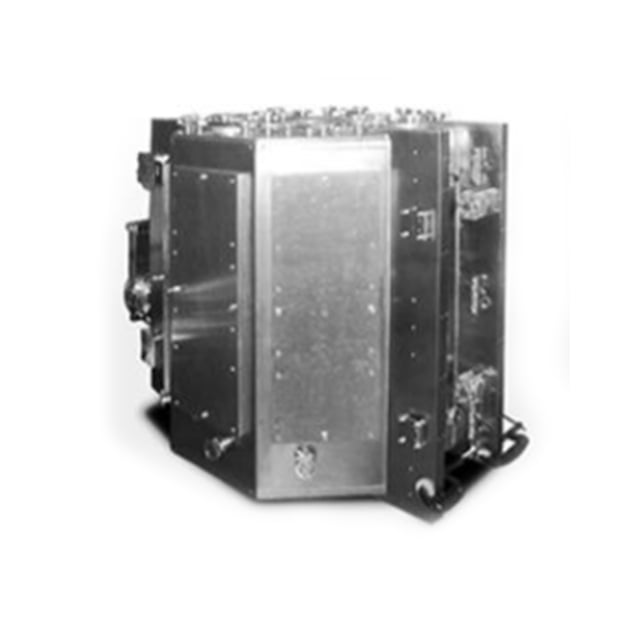

نُصمِّم ونُصنِّع غرف فراغ قابلة للتخصيص الكامل لتتوافق بدقة مع متطلبات عمليتك، وبتكوينات مرنة تغطي طائفة واسعة من السيناريوهات الصناعية والمختبرية:
المادة: فولاذ مقاوم للصدأ من الدرجة ٣٠٤ أو فولاذ مقاوم للصدأ من الدرجة ٣١٦ل أو مواد يحددها العميل
نطاق درجة حرارة التشغيل: من -١٩٠°م إلى +١٥٠٠°م (ويتوفر تكوين تبريد مائي لظروف العمل ذات الحرارة العالية)
وسيلة الإغلاق: حلقة مطاطية على شكل حرف «أو» مصنوعة من الفلورو مطاط للاستخدام العام في الفراغ، أو واشحة معدنية من النحاس الخالي من الأكسجين لبيئات الفراغ الفائق والعالية جدًّا أو المنخفضة جدًّا درجة الحرارة
يتم التحقق من الجودة في كل خطوة قبل التسليم، مع إجراء فحوصات مصنع إلزامية على كل وحدة:
🔹 اختبار معدل تسرب الفراغ
🔹 معالجات سطحية قابلة للتخصيص:
سحب الأسلاك وتلميعها، والرش الرملي ومعالجته كهربائيًّا، والتنظيف الحمضي، والتلميع الكهربائي، والتلميع المرآتي، وغيرها الكثير لتناسب معايير تطبيقك
سواء كنت بحاجة إلى غرفة لطلاء الترسيب الفيزيائي بالبخار (PVD)، أو معالجة أشباه الموصلات، أو المعالجة الحرارية، أو تجفيف الأغذية بالتجميد، أو الأبحاث المخبرية، فيمكننا تخصيص التصميم وفقًا لمتطلباتك المتعلقة بالمساحة المتاحة والواجهات والكفاءة.

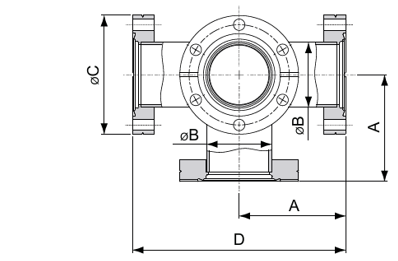

صليبات CF بخمس طرق - ثابتة
المواد: SS304/316 الوحدة= مم
| رقم الموديل | أرقام الأجزاء | الأبعاد | |||
| ا | ب | ج | د | ||
| CF16FXA | 31022070 | 37.5 | 19.05 | 33.8 | 75 |
| CF35FXA | 31022071 | 62.5 | 38.1 | 69.5 | 125 |
| CF63FXA | 31022072 | 85.7 | 63.5 | 113.6 | 171.4 |
| CF100FXA | 31022073 | 109.5 | 101.6 | 151.6 | 219 |
| CF150FXA | 31022074 | 139.7 | 152.4 | 202.5 | 279.4 |

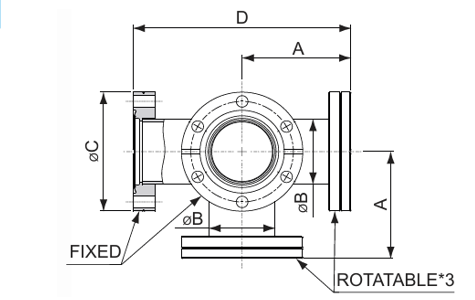

صليبات CF بخمس طرق - ثلاث أطراف دوارة
| المواد: SS304/316 الوحدة= مم | |||||
| رقم الموديل | أرقام الأجزاء | الأبعاد | |||
| ا | ب | ج | د | ||
| CR16FXA | 31022078 | 47.2 | 19.05 | 33.8 | 94.4 |
| CR35FXA | 31022079 | 62.5 | 38.1 | 69.5 | 125 |
| CR63FXA | 31022080 | 85.7 | 63.5 | 113.6 | 171.4 |
| CR100FXA | 31022081 | 109.5 | 101.6 | 151.6 | 219 |
| CR150FXA | 31022082 | 139.7 | 152.4 | 202.5 | 279.4 |
