CF/ISO Metallbalgengeschweißte Edelstahlschieberventile (Elektrisches Schieberventil)

Elektrisches Hochvakuum-Schließventil verwendet ein elektrisches Gerät, um den Stab anzutreiben, wodurch das Ventilscheiben nach oben und unten bewegt wird, um das Ventil zu öffnen oder zu schließen. Es dient dazu, die Luftströmung in Vakuumleitungen durchzulassen oder abzuschneiden. Das anwendbare Medium kann reine Luft und nicht korrosive Gase sein. Mit Signal-Rückmeldegerät. (Standardmotor)

Überblick
Verwandte Produkte

CF/ISO-Flansch (Standardmotor)

Material	Körper	304EdSt
	Beförderung	304EdSt
	Tor	304EdSt
	Faltenbalg	316L oder AM350
Lebensdauer	größe unter 4" (inklusive)	100.000
	größe über 4"	50.000
Helium-Leckraten bei 1 atm Differenzdruck	< 5 × 10-10 mbar..l/sec für Dichtsitz
Backtemperatur	Aktuator	Pneumatisch≤80℃
		Manuell≤200℃
Druckbereich (mbar)	1×10-10~1000
Maximaler Druck (mbar)	27 vor dem Öffnen
Standarddichtung	Viton-O-Ring
Aktuator	Pneumatisch oder Manuell
Druckluftversorgung Schlauchanschluss Druckbereich	ø6 mm

	4~6 kg/cm2 (Überdruck)
Oberflächenbehandlung	Scotch Polished
Optionen	A, Positionsanzeige B, pneumatisch gesteuertes Magnetventil

	C, Grobanschluss D, Tor O-Ring-See aus anderen Materialien

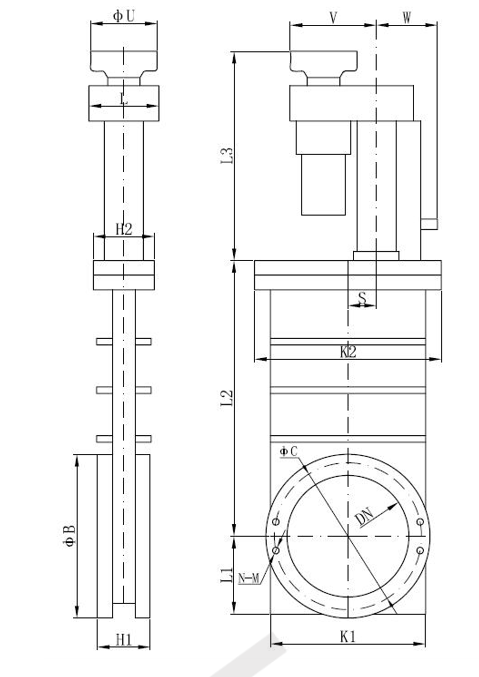

CF-Flansch-Elektroschieber Parameter:

Modell-Nr.	H1	H2	L1	L2	L3	K1	K2	V	W	B	C	L	N-m	Teile Nr.
HVB-SS-CF100	70	70	71	249	258	141	180	106	101	152	130.3	86	16*M8	31027000
HVB-SS-CF150	78	75	96	340	258	191	230	106	101	202	181.1	86	20*M8	31027001
HVB-SS-CF200	85	75	126	430	304	254	290	121	101	253	231.9	94	24*M8	31027002
HVB-SS-CF250	100	90	155	523	319	310	350	121	101	305	284	94	32*M8	31027003

ISO-Flansch Elektrisches Schließventil Parameter:

Modell-Nr.	H1	H2	L1	L2	L3	K1	K2	V	W	B	C	L	N-m	Teile Nr.
HVB-SS-ISO100	70	70	71	249	258	141	180	106	101	165	45	86	8*M8	31036900
HVB-SS-ISO160	78	75	96	340	258	191	230	106	101	225	200	86	8*M10	31036901
HVB-SS-ISO200	85	75	126	430	304	254	290	121	101	285	260	94	12*M10	31036902
HVB-SS-ISO250	100	90	155	523	319	310	350	121	101	335	310	94	12*M10	31036903
HVB-SS-ISO320	110	96	180	598	370	360	400	156	135	425	395	24	12*M12	31036904
HVB-SS-ISO400	150	108	233	748	397	466	506	156	135	510	480	129	16*M12	31036905
HVB-SS-ISO500	170	110	283	898	450	566	606	156	135	610	580	129	16*M12	31036906
