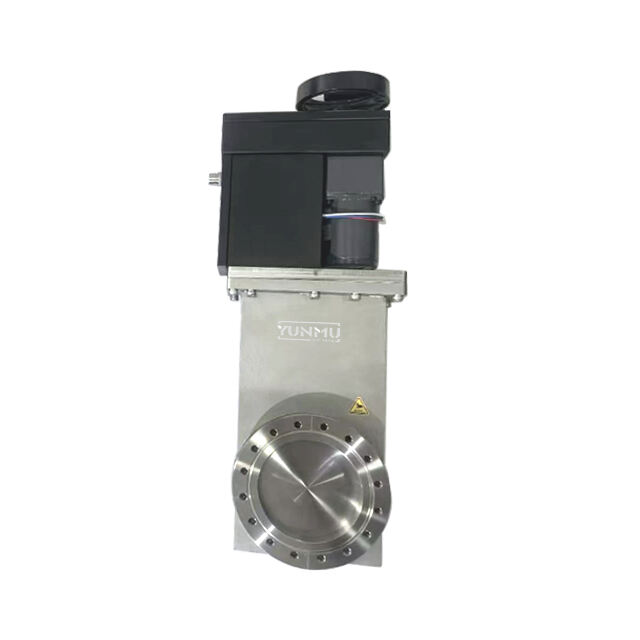

CF/ISO Metallbalgengeschweißte Edelstahlschieberventile (Elektrisches Schieberventil)

CF/ISO Metallbalgengeschweißte Edelstahlschieberventile (Elektrisches Schieberventil)

Elektrisches Hochvakuum-Schließventil verwendet ein elektrisches Gerät, um den Spindeltrieb anzusteuern, wodurch das Ventilblatt nach oben oder unten bewegt wird, um das Ventil zu öffnen oder zu schließen. Es dient dazu, die Luftzirkulation in Vakuumleitungen zu unterbrechen oder zu ermöglichen. Das verwendbare Medium kann reine Luft und nicht korrosive Gase sein. Mit Signal-Rückmeldung (Schrittmotor)

Überblick
Verwandte Produkte

CF/ISO-Flansch (Schrittmotor)

Material	Körper	304EdSt
	Beförderung	304EdSt
	Tor	304EdSt
	Faltenbalg	316L oder AM350
Lebensdauer	größe unter 4" (inklusive)	100.000
	größe über 4"	50.000
Helium-Leckraten bei 1 atm Differenzdruck	< 5 × 10-10 mbar..l/sec für Dichtsitz
Backtemperatur	Aktuator	Pneumatisch≤80℃
		Manuell≤200℃
Druckbereich (mbar)	1×10-10~1000
Maximaler Druck (mbar)	27 vor dem Öffnen
Standarddichtung	Viton-O-Ring
Aktuator	Pneumatisch oder Manuell
Druckluftversorgung Schlauchanschluss Druckbereich	ø6 mm

	4~6 kg/cm2 (Überdruck)
Oberflächenbehandlung	Scotch Polished
Optionen	A, Positionsanzeige B, pneumatisch gesteuertes Magnetventil

	C, Grobanschluss D, Tor O-Ring-See aus anderen Materialien

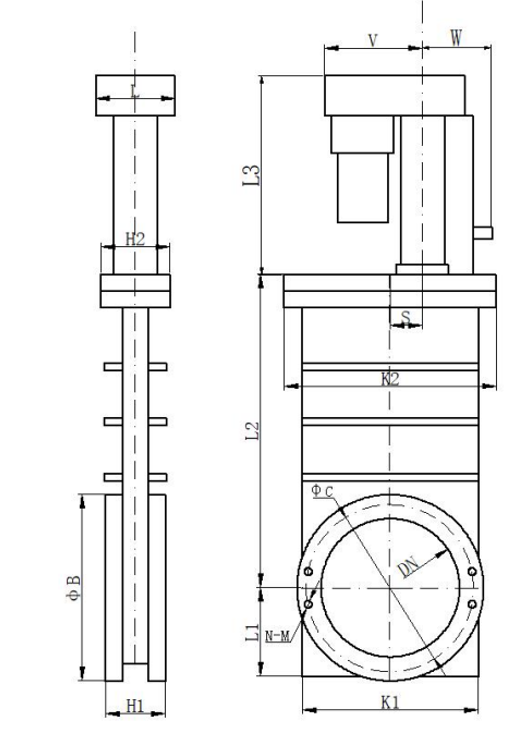

CF-Flansch-Elektroschieber Parameter:

Modell-Nr.	H1	H2	L1	L2	L3	K1	K2	V	W	B	C	L	N-m	Teile Nr.
HVBS-SS-CF63	70	75	56	192	224	112	130	128	101	114	92.1	122	8*M8	31027020
HVBS-SS-CF100	70	70	71	249	224	141	180	128	101	152	130.3	122	16*M8	31027021
HVBS-SS-CF150	78	75	96	340	224	191	230	128	101	202	181.1	122	20*M8	31027022
HVBS-SS-CF200	85	75	126	430	270	254	290	128	101	253	231.9	122	24*M8	31027023
HVBS-SS-CF250	100	90	155	523	290	310	350	128	101	305	284	122	32*M8	31027024

ISO-Flansch Elektrisches Schließventil Parameter:

Modell-Nr.	H1	H2	L1	L2	L3	K1	K2	V	W	B	C	L	N-m	Teile Nr.
HVBS-SS-ISO63	70	75	56	192	224	112	130	128	101	130	110	122	4*M8	31036920
HVBS-SS-ISO100	70	70	71	249	224	141	180	128	101	165	45	122	8*M8	31036921
HVBS-SS-ISO160	78	75	96	340	224	191	230	128	101	225	200	122	8*M10	31036922
HVBS-SS-ISO200	85	75	126	430	270	254	290	128	101	285	260	122	12*M10	31036923
HVBS-SS-ISO250	100	90	155	523	290	310	350	128	101	335	310	122	12*M10	31036924
