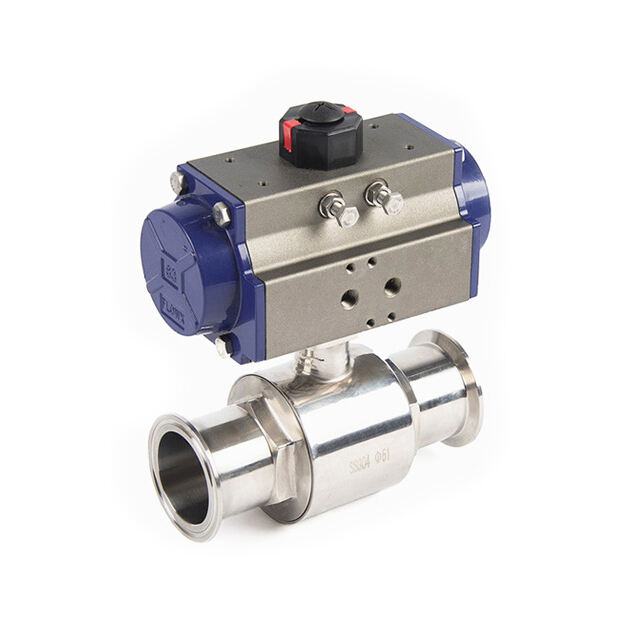

Vakuum-Pneumatisches Kugelventil
Kugelventile bieten eine Elastizität, mit der andere Ventile möglicherweise nicht zurechtkommen; Kugelventile aus Edelstahl sind der Standard und am häufigsten im Einsatz.
- Overview
- Related Products

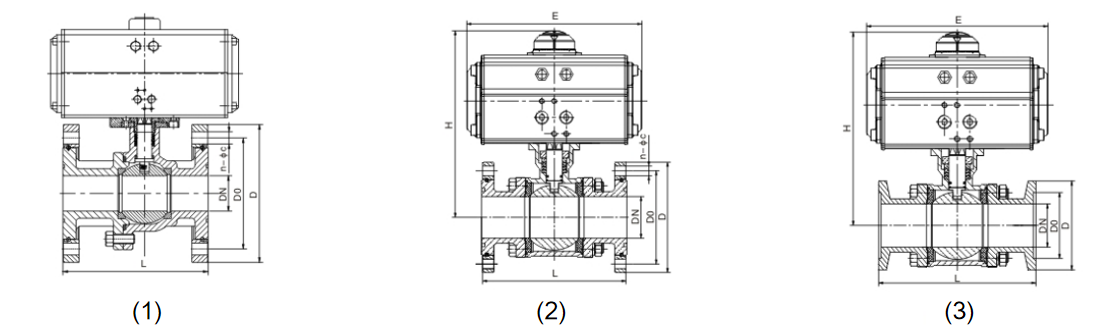

- Gewindeverbindung (1)
- lose Flanschverbindung (2)
- KF-Flansch-Verbindung (3)
Haupttechnische Leistung:
| ventilkörper | Edelstahlgehäuse Oberflächenbehandlung |
| Ventil-Leckrate (Pa·L/S) | ≤1,3*10 -4 |
| Temperatur | -30℃ ~150 °C PP-Dichtung ） |
| Anschlussart | Drehbare Flanschverbindung: Druckbereich(0,6*10 6~1,3*10 -4) |
| KF-Flansch: Druckbereich (1,6*10 6~1,3*10 -4) | |
| Gewindeverbindung: Druckbereich (0,1*10 6~1,3*10 -4) | |
| Luftdruck (Mpa) | 0.4~0.6 |
| Modell-Nr. | DN | D | DO | L | n-Фc | Teile Nr. |
| BVG-63-P | 63 | 130 | 110 | 220 | 4-Ф9 | 31046200 |
| BVG-80-P | 80 | 145 | 125 | 250 | 8-Ф9 | 31046201 |
| BVG-100-P | 100 | 165 | 145 | 280 | 8-Ф9 | 31046202 |
| BVG-125-P | 125 | 200 | 175 | 315 | 8-Ф12 | 31046203 |
| BVG-150-P | 150 | 225 | 200 | 355 | 8-Ф12 | 31046204 |
| BVG-200-P | 200 | 285 | 260 | 400 | 12-Ф12 | 31046205 |
| Modell-Nr. | DN | D | DO | H | E | L | n-Фc | Teile Nr. |
| BVF-10-P | 10 | 55 | 40 | 146 | 158 | 104 | 4-Ф6,5 | 31046300 |
| BVF-16-P | 16 | 60 | 45 | 148 | 158 | 104 | 4-Ф6,5 | 31046301 |
| BVF-25-P | 25 | 70 | 55 | 165 | 176 | 114 | 4-Ф6,5 | 31046302 |
| BVF-32-P | 32 | 90 | 70 | 180 | 176 | 137 | 4-Ф9 | 31046303 |
| BVF-40-P | 40 | 100 | 80 | 195 | 215 | 160 | 4-Ф9 | 31046304 |
| BVF-50-P | 50 | 110 | 90 | 225 | 248 | 170 | 4-Ф9 | 31046305 |
| BVF-63-P | 63 | 130 | 110 | 250 | 278 | 200 | 4-Ф9 | 31046306 |
| BVF-80-P | 80 | 145 | 125 | 295 | 278 | 225 | 8-Ф9 | 31046307 |
| BVF-100-P | 100 | 165 | 145 | 370 | 278 | 258 | 8-Ф9 | 31046308 |
| Modell-Nr. | DN | D1 | D | H | E | L | Teile Nr. |
| KFBV10-P | 10 | 12.2 | 30 | 146 | 158 | 104 | 31016900 |
| KFBV16-P | 16 | 17.2 | 30 | 148 | 158 | 104 | 31016901 |
| KFBV25-P | 25 | 26.2 | 40 | 165 | 176 | 114 | 31016902 |
| KFBV40-P | 32 | 41.2 | 55 | 195 | 215 | 160 | 31016903 |
| KFBV50-P | 40 | 52.2 | 75 | 225 | 248 | 170 | 31016904 |
