Bague aveugle ISO
Le bride ISO (également appelée ISO grande taille) est utilisée pour les ports de chambre sous haute vide et se décline en deux styles distincts : ISO-K utilisant des attaches à collier, et ISO-F utilisant des fixations à écrou et boulon.
- Aperçu
- Produits connexes
- Les bords blancs ISO
Les principes de conception des joints ISO et KF sont identiques. Chaque face de bride est alésée ou rainurée pour recevoir un anneau métallique de centrage comportant un joint torique en élastomère autour de son diamètre extérieur. Comme avec le système KF, l'anneau de centrage ISO aligne les brides et maintient le joint torique en place.
Les brides ISO sont limitées (par les propriétés du joint torique) à des applications dont la température varie approximativement entre 0 °C et 120 à 180 °C, et la pression va de l'atmosphérique à environ 10-8 torr ou mbar.

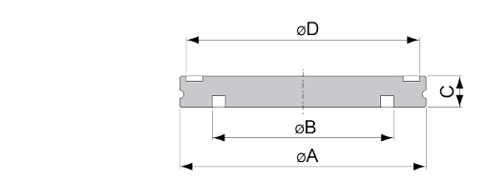

| Modèle N° | Pièces n° | Dimensions | |||
| Une | B | C | D | ||
| Les produits de base | 31031000 | 95.00 | 70.00 | 12.00 | 90.00 |
| Pour les produits de la catégorie 1 | 31031001 | 110.00 | 83.00 | 12.00 | 105.00 |
| Pour les produits de la catégorie 1 | 31031002 | 130.00 | 102.00 | 12.00 | 125.00 |
| Pour les produits de la catégorie 1 | 31031003 | 180.00 | 153.00 | 12.00 | 175.00 |
| Pour les produits de base | 31031004 | 240.00 | 213.00 | 12.00 | 235.00 |
| Pour les produits de la catégorie 1 | 31031005 | 290.00 | 261.00 | 12.00 | 285.00 |
| Les produits de base | 31031006 | 370.00 | 318.00 | 17.00 | 365.00 |
| Pour les produits de la catégorie 1 | 31031007 | 450.00 | 400.00 | 17.00 | 445.00 |
| Les produits de base | 31031008 | 550.00 | 501.00 | 17.00 | 545.00 |
