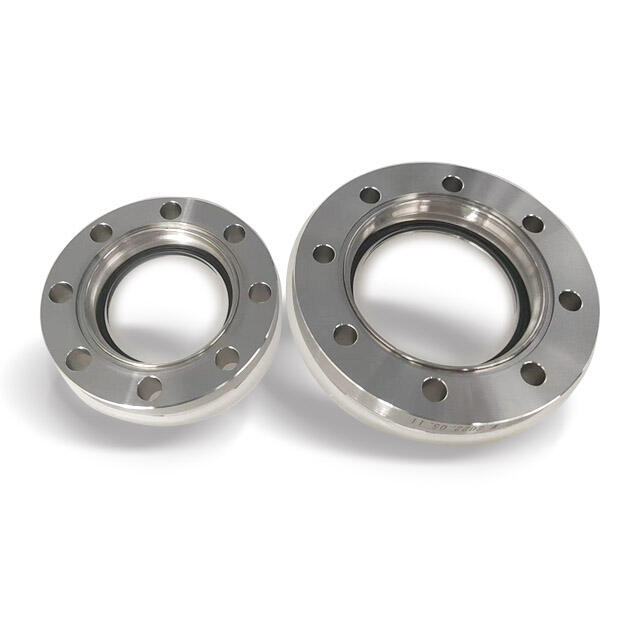

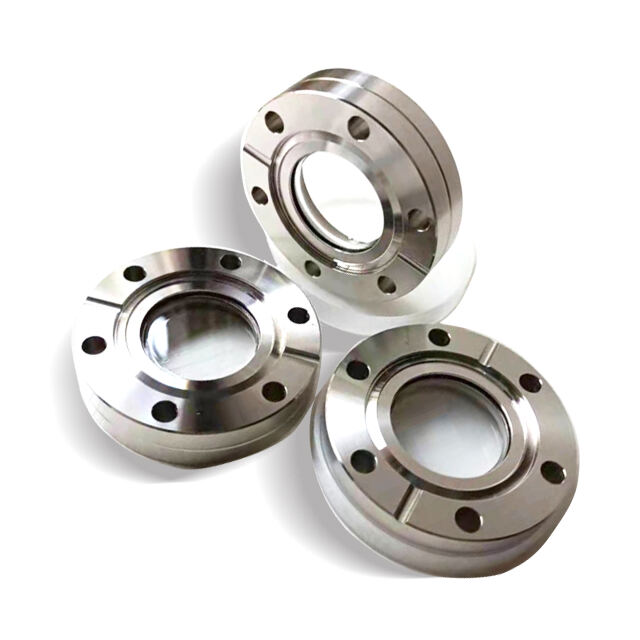

真空用ビューポートは、超高真空（UHV）環境と大気中または他の真空領域を接続する上で不可欠な部品です。UV光、可視光、赤外光、X線などの光信号を透過させながら、システムの真空密閉性を維持します。
高真空（HV）：Oリング圧着で密封
超高真空（UHV）：真空ブラジングにより完全に気密接合
ほとんどのビューポートはゼロ長さ型として設計されており、ガラス面がフランジ面から突出していません。これにより窓部の損傷を防ぎ、遮蔽物のない明瞭な視界を確保します。
主な特徴
材質：ボロシリケートガラス、石英、サファイア
高温用途向けに銅ガスケット合金によるブラジング対応可能
お客様仕様に完全対応（カスタマイズ可能）
重要な機能
真空遮断：表面分析装置は試料の汚染を防ぐため、超高真空（≤10⁻⁷ Pa）下で動作します。光学窓はチャンバーを遮断しつつ、光の透過を可能にします。
特別なアプリケーション:
環境セル：電気化学および触媒反応のための現状（イン・シトゥ）分光モニタリング
高温／低温実験：熱衝撃に耐える設計
荷電粒子応用：帯電防止のための導電性コーティング対応
お客様のプロセス要件に完全に合わせた、カスタマイズ可能な真空チャンバーを設計・製造しています。産業用および実験室用の幅広い用途に対応する柔軟な構成をご提供します。
材質：SUS304ステンレス鋼、SUS316Lステンレス鋼、またはお客様指定の材質
使用温度範囲：－190℃～＋1500℃（高温作業環境向けには水冷構成も対応可能）
シール方式：一般真空用途にはフッロゴム製Oリング、超高真空および極端な温度環境には無酸素銅製金属ガスケット
出荷前のすべての工程で品質を確認し、全機器に対して工場出荷検査を必須としています。
🔹真空漏れ率試験
🔹カスタマイズ可能な表面処理：
ヘアライン加工・鏡面研磨、サンドブラスト・電解処理、酸洗い、電解研磨、鏡面仕上げなど、用途に応じた各種処理に対応可能です
PVDコーティング、半導体プロセス、熱処理、食品の冷凍乾燥、あるいは実験室での研究など、用途に応じて、設置スペース、インターフェース、性能要件に合わせたカスタム設計が可能です。
コディアルガラスビューポートの特長: UHV対応 変形のない大型の視野領域で、内部の空洞が最少限に抑えられ、トラップ体積と粒子が減少します 商業グレードの光学ディスクは完全に退火されたコディアルガラス（アルカリ硼硅酸塩7056）を使用 コバル金属トランジションピースはガラスとCFフランジの間で使用 収縮温度350°C （加熱速度は2-3°を超えないようにしてください）
さらにカスタマイズが必要な場合は、メールにてご相談ください。
