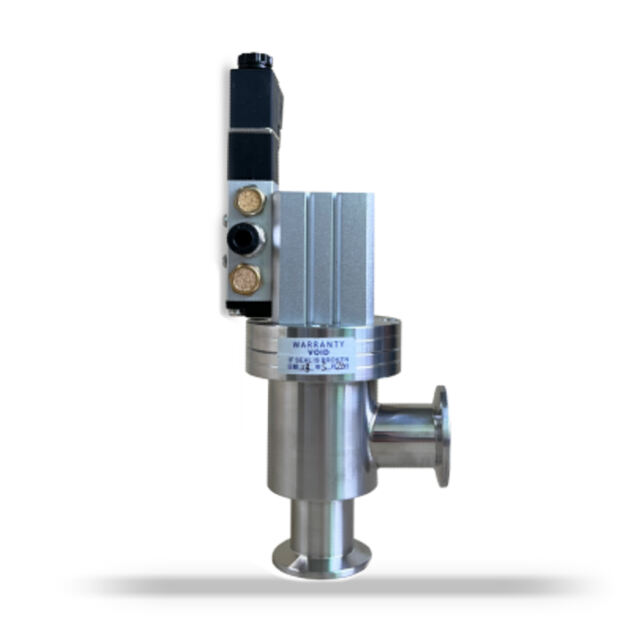

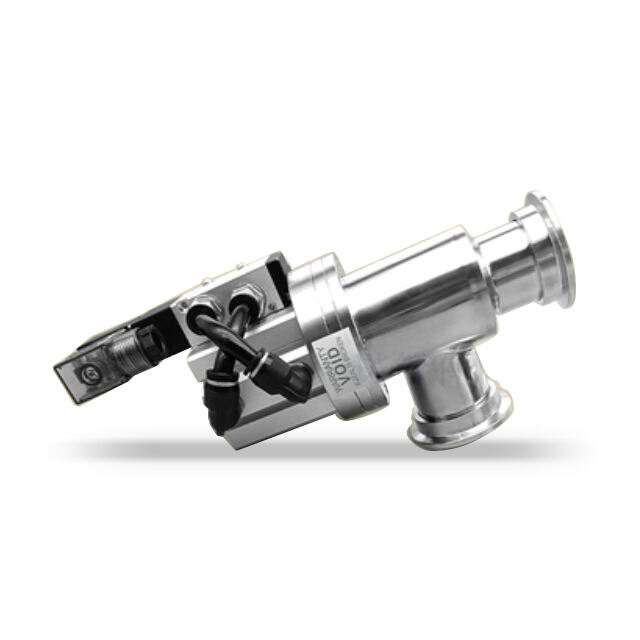

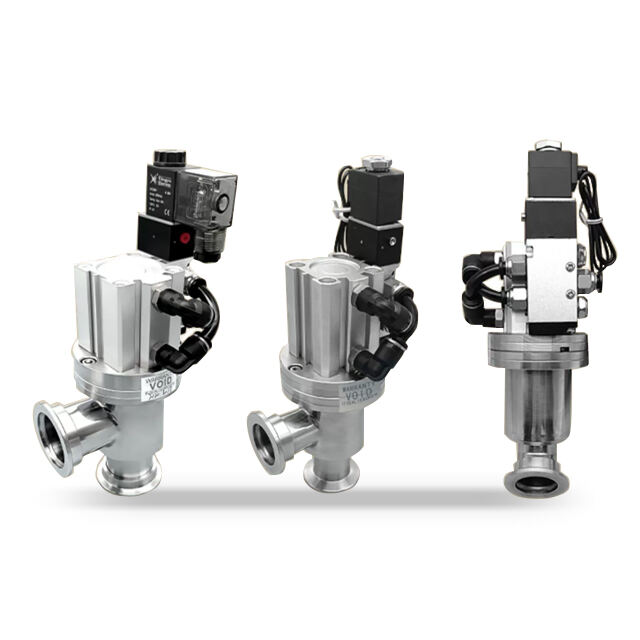

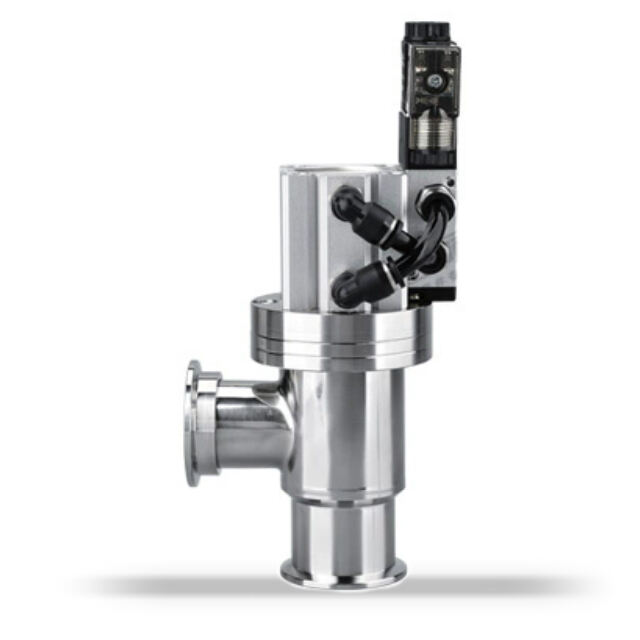

KF Фланец пневматические вакуумные клапаны с сильфоном

KF Фланец пневматические вакуумные клапаны с сильфоном

Предлагаются почти во всех типах фланцев. Угловые клапаны с сильфонным уплотнением обеспечивают защиту привода от технологических газов в форвакуумной линии, где они обычно используются.

Overview
Related Products

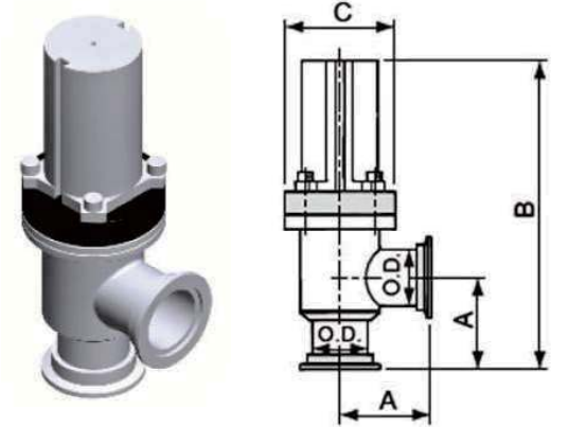

Фланец KF - Пневматический сильфонный привод (цилиндрический воздушный цилиндр)

KF Flange Pneumatically vacuum valves with Bellows factory

Особенности:

Обработка поверхности корпуса из нержавеющей стали: ниже 4" полировка пузырьком
внешние диаметры портов 3/4~2 дюйма (19.05~50.8 мм).
рабочее давление воздуха 4~6,5 кг/см2.
Уплотнение Bonnet из Viton: вакуумная характеристика 10-9 мбар KF фланец
Можно нагревать до 150℃
Свободно деформирующийся сильфон (опционально 316L/AM350)

Модель NO.	Превышение	A	B	C	Не использую.
AVBC-KF16-P	19.05	54.6	172.2	56.8	31016105
AVBC-KF25-P	25.4	51.6	165.9	56.8	31016106
AVBC-KF40-P	38.1	61	210.2	75.8	31016107
AVBC-KF50-P	50.8	86.3	267.6	88.4	31016108

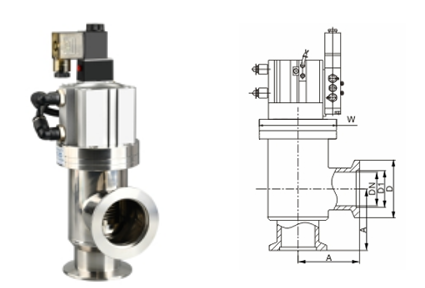

Фланец KF - Пневматический с сильфоном (квадратный пневмоцилиндр)

KF Flange Pneumatically vacuum valves with Bellows factory

Особенности:

Обработка поверхности корпуса из нержавеющей стали
Диапазон применения (pa): 105~1.3×10-5 Па. М3/С
Скорость утечки клапана (Па·л/с) ≤1.3×10-6 Па·л/с
Температура среды: -30~+150℃(Viton)
Гидравлический сильфон: 304
0.4~0.8 Рабочее давление воздуха. Электропитание/напряжение:
Для дополнительных датчиков сигналов или других требований, пожалуйста, свяжитесь с нашим менеджером по продажам.

Модель NO.	DN	φ D	Г	A	В	Не использую.
AVBT-KF16-P	16	17.2	30	41	60	31016101
AVBT-KF25-P	25	26.2	40	50	60	31016102
AVBT-KF40-P	40	41.2	55	65	78	31016103
AVBT-KF50-P	50	52.2	75	70	88	31016104
