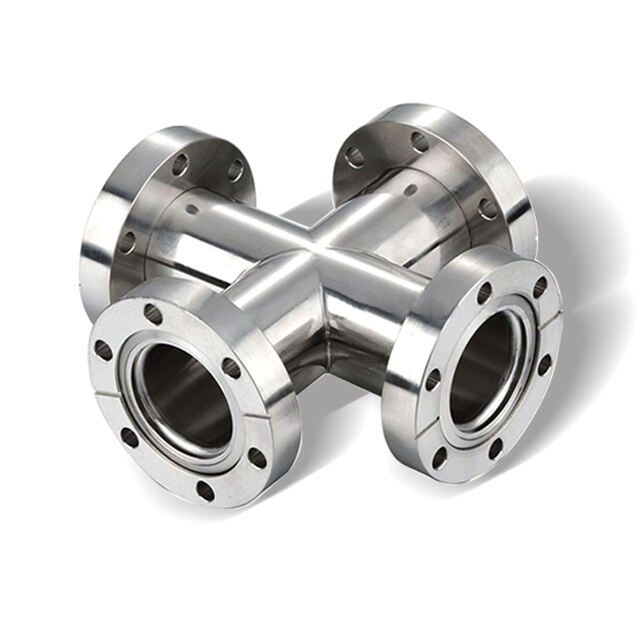

Incrocio a 4 vie CF
le croci standard a quattro vie presentano su ogni asse una flangia CF fissa e una rotante della stessa dimensione.
- Panoramica
- Prodotti correlati
Progettiamo e produciamo camere a vuoto completamente personalizzabili per soddisfare esattamente i requisiti del vostro processo, con configurazioni flessibili adatte a un’ampia gamma di applicazioni industriali e di laboratorio:
Materiale: acciaio inossidabile 304, acciaio inossidabile 316L o materiali specificati dal cliente
Intervallo di temperatura operativa: da -190 °C a +1500 °C (configurazione con raffreddamento ad acqua disponibile per condizioni di lavoro ad alta temperatura)
Metodo di tenuta: guarnizione in fluorocaucciù a forma di "O" per uso generale in vuoto oppure guarnizione metallica in rame senza ossigeno per ambienti a ultra-alto vuoto e temperature estreme
La qualità viene verificata ad ogni fase prima della consegna, con ispezioni obbligatorie in fabbrica su ogni unità:
🔹 Prova di perdita in vuoto
🔹 Trattamenti superficiali personalizzabili:
Lavorazione a spazzola e lucidatura, sabbiatura e trattamento elettrolitico, decapaggio acido, lucidatura elettrolitica, lucidatura speculare e altri ancora, per rispondere agli standard specifici della vostra applicazione
Che si tratti di una camera per la deposizione fisica da vuoto (PVD), per la lavorazione dei semiconduttori, per il trattamento termico, per la liofilizzazione di alimenti o per la ricerca in laboratorio, possiamo personalizzare il design in base alle vostre esigenze di ingombro, interfaccia e prestazioni.

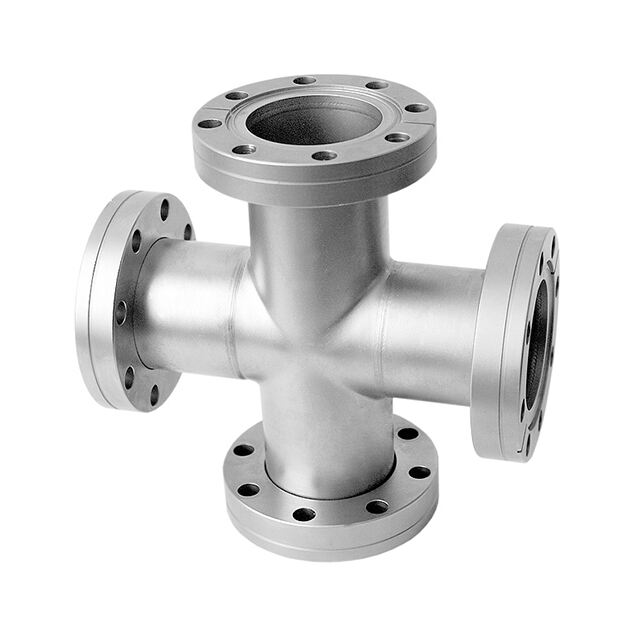

CF Incrocio a 4 vie-Fissato
| Modello NO. | Parti no. | Dimensioni | |||
| A | B | C | D | ||
| CF16X | 31022055 | 37.50 | 19.05 | 33.80 | 75.00 |
| CF35X | 31022056 | 62.50 | 38.10 | 69.50 | 125.00 |
| CF63X | 31022057 | 85.70 | 63.50 | 113.60 | 171.40 |
| CF100X | 31022058 | 109.50 | 101.60 | 151.60 | 219.00 |
| CF150X | 31022059 | 139.70 | 152.40 | 202.50 | 279.40 |
CF Incrocio a 4 vie-Due Gomiti Rotanti
| Modello NO. | Parti no. | Dimensioni | |||
| A | B | C | D | ||
| CR16X | 31022065 | 47.20 | 19.05 | 33.80 | 94.40 |
| CR35X | 31022066 | 62.50 | 38.10 | 69.50 | 125.00 |
| CR63X | 31022067 | 85.70 | 63.50 | 113.60 | 171.40 |
| CR100X | 31022068 | 109.50 | 101.60 | 151.60 | 219.00 |
| CR150X | 31022069 | 139.70 | 152.40 | 202.50 | 279.40 |
