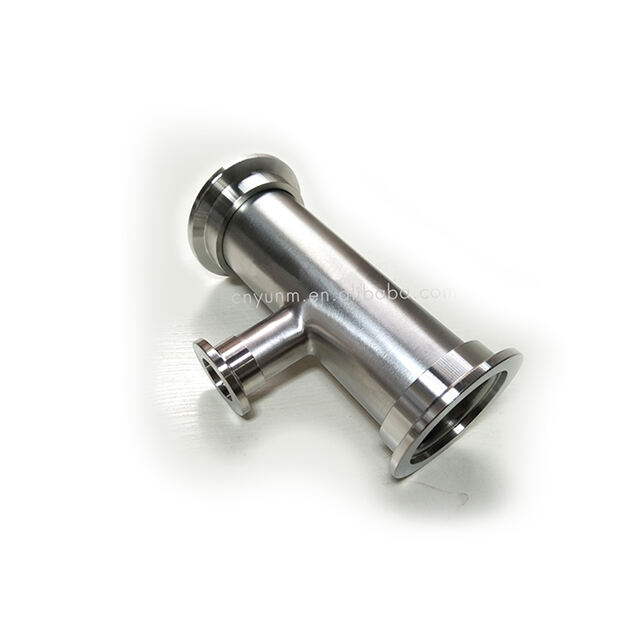

KF 불균등 티 이음관-KF 감속 티 이음관
KF 고진공 클램프 형 감속 티는 T자 형태로 배열된 세 개의 KF 연결부로 구성되며, 하나의 연결부는 다른 크기로 설계되어 다양한 직경의 진공 라인 연결이 가능합니다.
- 개요
- 관련 제품
정확한 공정 요구 사항에 맞춘 완전히 맞춤형 진공 챔버를 설계하고 제조합니다. 산업용 및 실험실용 다양한 시나리오를 포괄하는 유연한 구성이 가능합니다.
재료: 304 스테인리스강, 316L 스테인리스강 또는 고객 지정 재료
작동 온도 범위: -190°C ~ +1500°C (고온 작동 조건 시 워터 쿨링 구성 가능)
밀봉 방식: 일반 진공 용도에는 플루오로고무 'O'링 사용, 초고진공 및 극한 온도 환경에는 무산소 구리 금속 개스킷 사용
출하 전 모든 단계에서 품질을 검증하며, 모든 제품에 대해 공장 내 필수 점검을 실시합니다.
🔹 진공 누설률 시험
🔹 맞춤형 표면 처리 가능:
와이어 드로잉 및 폴리싱, 샌드블라스팅 및 전해 처리, 산세, 전해 폴리싱, 미러 폴리싱 등 애플리케이션 기준에 부합하는 다양한 처리 방식
PVD 코팅, 반도체 공정, 열처리, 식품 동결건조 또는 실험실 연구용 챔버가 필요하든 상관없이, 고객의 설치 공간, 인터페이스 및 성능 요구 사항에 맞춰 설계를 맞춤화할 수 있습니다.

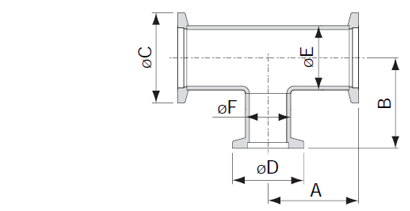

KF 비등장 티


재질: SS304/316 단위= mm
| 모델 번호 | 부품은 없습니다. | 외형 치수 | ||||||
| A | B | C | D | E | F | 이용 가능한 면적 | ||
| KF25UT16A | 31012017 | 52.00 | 37.50 | 40.00 | 30 | 25.40 | 19.05 | 미국 |
| KF40UT16A | 31012018 | 61.00 | 52.00 | 55.00 | 30 | 38.10 | 19.05 | 미국 |
| KF40UT25A | 31012019 | 61.00 | 57.80 | 55.00 | 40 | 38.10 | 25.40 | 미국 |
| KF50UT16A | 31012020 | 80.00 | 58.20 | 75.00 | 30 | 50.80 | 19.05 | 미국 |
| KF50UT25A | 31012021 | 80.00 | 64.10 | 75.00 | 40 | 50.80 | 25.40 | 미국 |
| KF50UT40A | 31012022 | 80.00 | 67.30 | 75.00 | 55 | 50.80 | 38.10 | 미국 |
| 특수 사이즈는 요청 시 제공 가능 | ||||||||
| KF25UT16E | 31012023 | 50.00 | 40.00 | 40.00 | 30 | 25.40 | 19.05 | 유럽 |
| KF40UT16E | 31012024 | 65.00 | 40.00 | 55.00 | 30 | 38.10 | 19.05 | 유럽 |
| KF40UT25E | 31012025 | 65.00 | 50.00 | 55.00 | 40 | 38.10 | 25.40 | 유럽 |
| KF50UT16E | 31012026 | 70.00 | 50.00 | 75.00 | 30 | 50.80 | 19.05 | 유럽 |
| KF50UT25E | 31012027 | 70.00 | 65.00 | 75.00 | 40 | 50.80 | 25.40 | 유럽 |
| KF50UT40E | 31012028 | 70.00 | 65.00 | 75.00 | 55 | 50.80 | 38.10 | 유럽 |
