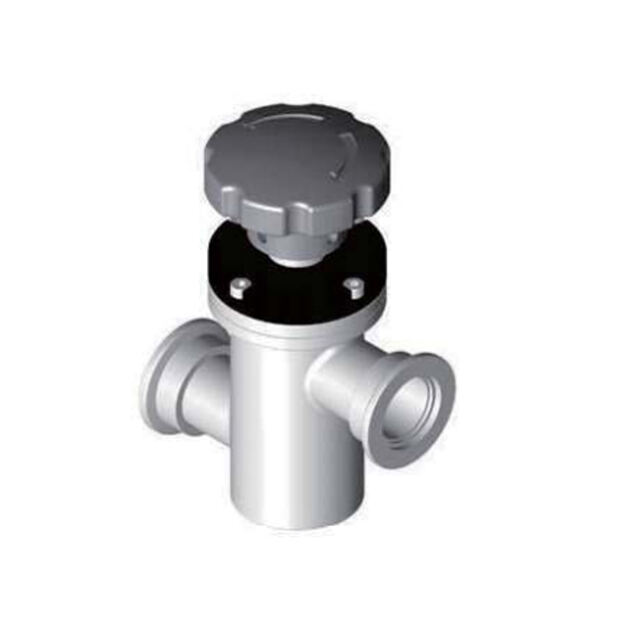

Ручные запорные клапаны с сильфоном из нержавеющей стали (фланцы KF и ISO, уплотнение из витона)
Встроенные клапаны имеют большинство особенностей и областей применения, характерных для угловых клапанов, но один из патрубков повернут на 90°, так что его ось параллельна оси другого патрубка.
- Overview
- Related Products
- Обработка поверхности корпуса из нержавеющей стали
- Диапазон применения (Па): 105~1.3*10-6 Па. М3/С
- Утечка через клапан (Па·Л/С) ≤1.3*10-6
- Температура от -30℃ до 150℃
- Гидравлическая мембрана Сварная мембрана (316/AM350 опционально)
- Особый случай можно обсудить с службой поддержки
- Воздушное давление (Мпа): 0.4~0.6
Особенности:

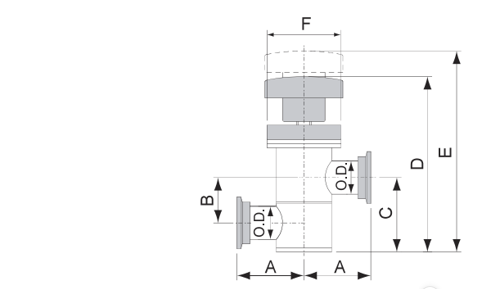

| Модель NO. | Превышение | A | B | C | Г | Е | F | Не использую. |
| IVB-KF16-M | 19.05 | 54.1 | 28 | 48 | 129.4 | 148.9 | 56.8 | 31016500 |
| IVB-KF25-M | 25.4 | 52.8 | 35 | 58 | 135.8 | 155.3 | 56.8 | 31016501 |
| IVB-KF40-M | 38.1 | 62.7 | 47.8 | 79.3 | 181.8 | 214.3 | 75.8 | 31016502 |
| IVB-KF50-M | 50.8 | 90.6 | 66.5 | 101.6 | 224.8 | 269.5 | 88.4 | 31016503 |
