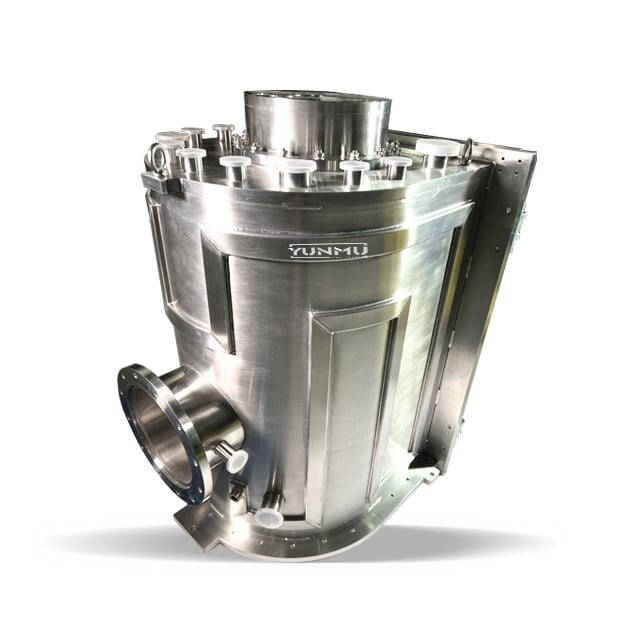

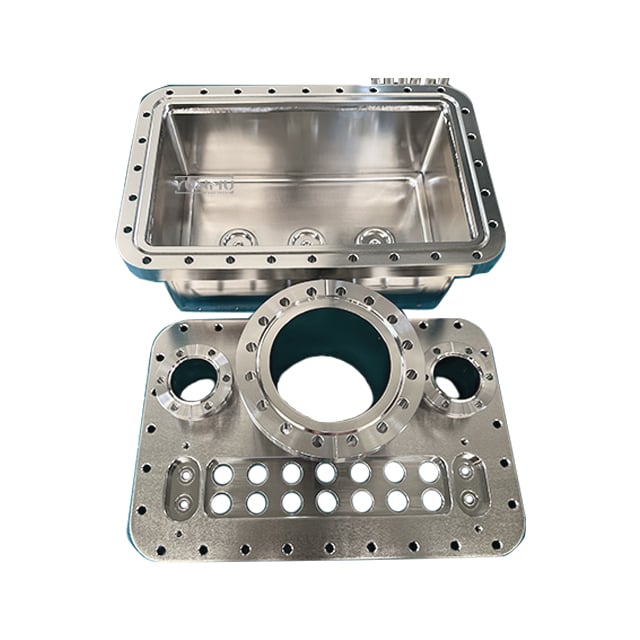

Мы проектируем и производим полностью настраиваемые вакуумные камеры, соответствующие вашим точным технологическим требованиям, с гибкими конфигурациями для широкого спектра промышленных и лабораторных задач:
Материал: нержавеющая сталь марки 304, нержавеющая сталь марки 316L или материалы по выбору заказчика
Диапазон рабочих температур: от −190 °C до +1500 °C (для высокотемпературных условий эксплуатации доступна конфигурация с водяным охлаждением)
Способ уплотнения: фторкаучуковое уплотнительное кольцо типа «О» для общего вакуумного применения или медная бескислородная металлическая прокладка для сверхвысокого вакуума и экстремальных температурных условий
Качество проверяется на каждом этапе перед поставкой; обязательный заводской контроль каждого изделия:
🔹 Тест на скорость утечки вакуума
🔹 Настраиваемые виды обработки поверхности:
Механическая шлифовка и полировка, пескоструйная обработка и электролитическая обработка, травление кислотой, электролитическая полировка, зеркальная полировка и другие методы — в соответствии с требованиями вашего применения
Независимо от того, нужна ли вам камера для нанесения покрытий методом вакуумного напыления (PVD), обработки полупроводников, термической обработки, сублимационной сушки пищевых продуктов или лабораторных исследований, мы можем адаптировать конструкцию под ваши требования к габаритам, интерфейсам и эксплуатационным характеристикам.

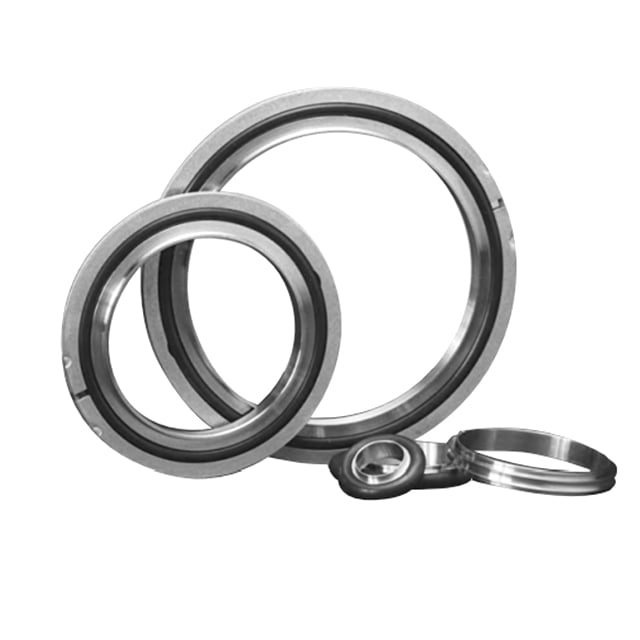

Кольцо центрирования ISO
| Модель NO. | Не использую. | Материал | Габаритные размеры | |||
| А | B | C | Д | |||
| ISO63CRSE | 31033000 | 304 Нерж. сталь | 68.00 | 70.00 | 8.00 | 3.90 |
| ISO80CRSE | 31033001 | 304 Нерж. сталь | 81.00 | 82.60 | 8.00 | 3.90 |
| ISO100CRSE | 31033002 | 304 Нерж. сталь | 100.00 | 102.00 | 8.00 | 3.90 |
| ISO160CRSE | 31033003 | 304 Нерж. сталь | 151.00 | 153.00 | 8.00 | 3.90 |
| ISO200CRSE | 31033004 | 304 Нерж. сталь | 210.00 | 213.00 | 8.00 | 3.90 |
| ISO250CRSE | 31033005 | 304 Нерж. сталь | 257.50 | 261.00 | 8.00 | 3.90 |
| ISO320CRSE | 31033006 | 304 Нерж. сталь | 312.00 | 318.00 | 12.00 | 5.60 |
| ISO400CRSE | 31033007 | 304 Нерж. сталь | 394.00 | 400.00 | 12.00 | 5.60 |
| ISO500CRSE | 31033008 | 304 Нерж. сталь | 494.00 | 501.00 | 12.00 | 5.60 |
Кольцо центрирования ISO с уплотнительным кольцом
Доступная область: Европа
| Модель NO. | Не использую. | Материал уплотнительного кольца | Габаритные размеры | |||
| А | B | C | Д | |||
| ISO63CRVSE | 31033050 | Витон | 68.00 | 70.00 | 3.90 | 8.00 |
| ISO80CRVSE | 31033051 | Витон | 81.00 | 82.60 | 3.90 | 8.00 |
| ISO100CRVSE | 31033052 | Витон | 100.00 | 102.00 | 3.90 | 8.00 |
| ISO160CRVSE | 31033053 | Витон | 148.00 | 153.00 | 3.90 | 8.00 |
| ISO200CRVSE | 31033054 | Витон | 210.00 | 213.00 | 3.90 | 8.00 |
| ISO250CRVSE | 31033055 | Витон | 257.50 | 261.00 | 3.90 | 8.00 |
| ISO320CRVSE | 31033056 | Витон | 312.00 | 318.00 | 5.60 | 12.00 |
| ISO400CRVSE | 31033057 | Витон | 394.00 | 400.00 | 5.60 | 12.00 |
Кольцо центрирования ISO с уплотнительным кольцом
Доступная область: США
| Модель NO. | Не использую. | Габаритные размеры | |||
| А | B | C | Д | ||
| ISO63CRVSA | 31033030 | 67.00 | 69.60 | 3.90 | 8.00 |
| ISO80CRVSA | 31033031 | 80.00 | 82.60 | 3.90 | 8.00 |
| ISO100CRVSA | 31033032 | 100.00 | 100.00 | 3.90 | 8.00 |
| ISO160CRVSA | 31033033 | 150.00 | 152.60 | 3.90 | 8.00 |
| ISO200CRVSA | 31033034 | 210.00 | 212.60 | 3.90 | 8.00 |
| ISO250CRVSA | 31033035 | 257.50 | 260.40 | 3.90 | 8.00 |
| ISO320CRVSA | 31033036 | 312.00 | 317.30 | 5.60 | 12.00 |
| ISO400CRVSA | 31033037 | 394.00 | 399.20 | 5.60 | 12.00 |
Кольцо центрирования ISO + Уплотнительное кольцо + Внешние кольца
Доступная область: Европа
| Модель NO. | Не использую. | Габаритные размеры | ||||
| А | B | C | Д | E | ||
| ISO63OCRVSE | 31033080 | 68.00 | 70.00 | 8.00 | 3.90 | 94.00 |
| ISO80OCRVSE | 31033081 | 81.00 | 82.60 | 8.00 | 3.90 | 109.00 |
| ISO100OCRVSE | 31033082 | 100.00 | 102.00 | 8.00 | 3.90 | 128.00 |
| ISO160OCRVSE | 31033083 | 148.00 | 153.00 | 8.00 | 3.90 | 179.00 |
| ISO200OCRVSE | 31033084 | 210.00 | 213.00 | 8.00 | 3.90 | 238.00 |
| ISO250OCRVSE | 31033085 | 257.50 | 261.00 | 8.00 | 3.90 | 287.00 |
| ISO320OCRVSE | 31033086 | 312.00 | 318.00 | 12.00 | 5.60 | 344.00 |
| ISO400OCRVSE | 31033087 | 394.00 | 400.00 | 12.00 | 5.60 | 446.00 |
| ISO500OCRVSE | 31033088 | 494.00 | 501.00 | 12.00 | 5.60 | 535.00 |
Кольцо центрирования ISO + Уплотнительное кольцо + Внешние кольца
Доступная область: США
| Модель NO. | Не использую. | Габаритные размеры | ||||
| А | B | C | Д | E | ||
| ISO63OCRVSA | 31033070 | 67.00 | 69.50 | 8.00 | 3.90 | 94.00 |
| ISO80OCRVSA | 31033071 | 80.00 | 82.60 | 8.00 | 3.90 | 109.00 |
| ISO100OCRVSA | 31033072 | 100.00 | 101.60 | 8.00 | 3.90 | 128.00 |
| ISO160OCRVSA | 31033073 | 150.00 | 152.60 | 8.00 | 3.90 | 179.00 |
| ISO200OCRVSA | 31033074 | 210.00 | 212.60 | 8.00 | 3.90 | 238.00 |
| ISO250OCRVSA | 31033075 | 257.50 | 260.40 | 8.00 | 3.90 | 287.00 |
| ISO320OCRVSA | 31033076 | 312.00 | 317.30 | 12.00 | 5.60 | 344.00 |
| ISO400OCRVSA | 31033077 | 394.00 | 399.20 | 12.00 | 5.60 | 446.00 |
| ISO500OCRVSA | 31033078 | 494.00 | 500.20 | 12.00 | 5.60 | 535.00 |
Экранное кольцо центрирования ISO с уплотнительными кольцами
| Модель NO. | Не использую. | Габаритные размеры | |
| А | B | ||
| ISO-CROSC-100 | 31033100 | 102.00 | 92.00 |
| ISO-CROSC-160 | 31033101 | 153.00 | 139.70 |
| ISO-CROSC-200 | 31033102 | 213.00 | 206.80 |
