Comment les composants de bride CF peuvent-ils améliorer la stabilité du vide ultra-haute pression ?

Atteindre et maintenir des conditions d’ultra-haut vide constitue l’un des défis les plus exigeants en ingénierie de précision, en recherche scientifique et en fabrication avancée. Même le moindre chemin de fuite ou la moindre source de dégazage peut compromettre l’intégrité du système, ce qui rend chaque composant de l’ensemble sous vide une variable critique. Parmi tous les composants disponibles pour les ingénieurs en vide, la bride CF bride CF se distingue comme la référence absolue en matière d’étanchéité dans les environnements à ultra-haut vide, et comprendre comment elle contribue à la stabilité du système est essentiel pour toute personne concevant ou entretenant de tels systèmes.

La bride CF, abréviation de « ConFlat flange », a été conçue spécifiquement pour répondre aux exigences rigoureuses des applications relevant du vide ultra-haute pression et du vide extrême haute pression. Son mécanisme d’étanchéité à arête tranchante, associé à une jointure en métal tendre, crée un joint hermétique qui surpasse pratiquement tous les autres types de brides aux pressions inférieures à 10⁻⁹ Torr. Cet article examine les modalités précises par lesquelles les composants des brides CF contribuent à la stabilité du vide, depuis leurs principes de conception mécanique jusqu’à leurs propriétés matérielles, leurs pratiques d’installation et leur fiabilité à long terme dans des environnements industriels et de recherche exigeants.

Les principes de conception mécanique sous-jacents à l’étanchéité des brides CF

Géométrie de l’arête tranchante et interaction avec la jointure métallique

La caractéristique distinctive de la bride CF réside dans sa géométrie de tranchant usinée avec une précision élevée. Lorsque deux faces de brides CF sont boulonnées ensemble avec une garniture en métal mou placée entre elles, les tranchants pénètrent dans le matériau de la garniture et créent un joint par soudure à froid. Ce procédé déplace latéralement le métal de la garniture, comblant les irrégularités microscopiques de la surface et formant une barrière continue étanche aux fuites. Le résultat est un joint qui ne repose pas sur des élastomères ou des composés polymères, connus pour leur perméabilité aux gaz et leur dégradation sous l’effet des cycles thermiques.

La géométrie du bord tranchant est rigoureusement contrôlée pendant la fabrication. L’angle, l’acuité et la concentricité du bord déterminent dans quelle mesure le joint se déforme de façon uniforme sous la charge des boulons. Une bride CF usinée avec précision répartit la force de serrage de manière homogène sur toute la circonférence d’étanchéité, empêchant ainsi des concentrations locales de contraintes qui pourraient entraîner des microfuites. Cette précision permet à la bride CF d’atteindre des taux de fuite à l’hélium aussi faibles que 10⁻¹¹ mbar·L/s dans des conditions d’assemblage appropriées.

Comme l’étanchéité est obtenue par déformation plastique du joint plutôt que par compression d’un joint souple, la bride CF conserve son intégrité même lorsqu’elle est exposée à des températures de recuisson supérieures à 450 °C. Cette stabilité thermique est essentielle pour les systèmes à ultra-haut vide, qui nécessitent un recuisson à haute température afin d’éliminer les gaz adsorbés sur les parois de la chambre et les surfaces internes.

Disposition des boulons et répartition de la charge

Le schéma de perçage d'une bride CF n'est pas arbitraire. Le nombre et l'espacement des boulons sont calculés afin de garantir une répartition constante de la charge sur le tranchant tout autour du périmètre d'étanchéité complet. Un couple de serrage inégal des boulons constitue l'une des causes les plus fréquentes de défaillance de l'étanchéité des brides CF, et la conception même de la bride contribue à atténuer ce risque en offrant une surface d'accouplement rigide et plane, résistant à la déformation sous charge.

Un séquençage correct du couple de serrage lors du montage est essentiel. Les ingénieurs suivent généralement un motif en étoile ou en croix lors du serrage des boulons des brides CF, en augmentant progressivement le couple en plusieurs passes afin d'obtenir une déformation uniforme de la garniture. Cette méthode empêche les faces des brides de s'incliner l'une par rapport à l'autre, ce qui entraînerait une étanchéité asymétrique et des chemins de fuite potentiels du côté insuffisamment serré.

La rigidité du corps de la bride CF joue également un rôle dans la répartition des charges. Les brides usinées dans de l'acier inoxydable avec une épaisseur de paroi suffisante résistent à la déformation sous la charge des boulons, garantissant ainsi que les arêtes tranchantes restent coplanaires tout au long du serrage. Cette intégrité structurelle constitue l'une des raisons principales pour lesquelles la bride CF demeure le choix privilégié pour les raccords sous ultra-haut vide dans les accélérateurs de particules, les outils de fabrication de semi-conducteurs et les instruments de science des surfaces.

Sélection des matériaux et comportement en dégazage

Acier inoxydable comme matériau principal des brides

La bride CF est le plus souvent fabriquée en acier inoxydable 304L ou 316L, qui offrent tous deux une combinaison favorable de résistance mécanique, de résistance à la corrosion et de faibles taux de dégazage. La faible teneur en carbone de ces alliages réduit le risque de précipitation de carbures lors du soudage et du traitement thermique (bakeout), ce qui pourrait autrement créer des chemins de perméation gazeuse le long des joints de grains. Pour les applications relevant du vide ultra-haut, la finition de surface du corps de la bride CF est également importante, car des surfaces rugueuses ou contaminées peuvent piéger des gaz qui se désorbent progressivement dans la chambre à vide.

L’électropolissage est fréquemment appliqué aux composants de brides CF destinés à des applications sous ultra-haute vide. Ce traitement de surface électrochimique élimine la couche métallique la plus externe, lissant les pics et creux microscopiques qui, autrement, retiendraient de la vapeur d’eau et des hydrocarbures adsorbés. Une bride CF électropolie peut atteindre des taux de dégazage nettement plus faibles qu’une bride CF polie mécaniquement, contribuant directement à des temps de pompage plus courts et à des pressions de base plus stables.

Dans des applications spécialisées impliquant des champs magnétiques intenses ou des gaz de procédé corrosifs, les composants de brides CF peuvent être fabriqués en acier inoxydable non magnétique ou en alliages de nickel. Ces variantes de matériaux conservent la géométrie d’étanchéité et les normes dimensionnelles des brides CF standard tout en s’adaptant aux contraintes environnementales spécifiques de l’application.

Matériau de la jointure et son rôle dans la stabilité du vide

La jointure utilisée avec une bride CF est aussi importante que la bride elle-même. Le cuivre à haute conductivité sans oxygène (CUHC) est le matériau de jointure le plus couramment utilisé pour les applications standard de vide ultra-élevé. Le cuivre CUHC est suffisamment mou pour se déformer facilement sous une charge de tranchant, tout en étant assez résistant pour maintenir l’étanchéité lors des cycles thermiques et des vibrations mécaniques. Son taux de dégazage extrêmement faible et sa pression de vapeur négligeable à des températures élevées en font un choix idéal pour les systèmes de vide ultra-élevé soumis à un traitement thermique (bake-out).

Pour les applications nécessitant des montages et démontages répétés, des joints en aluminium sont parfois utilisés avec des raccords de bride CF. L’aluminium est plus mou que le cuivre et se déforme plus facilement, ce qui peut être avantageux lorsque les surfaces des brides présentent une usure mineure due à des montages antérieurs. Toutefois, les joints en aluminium ne sont généralement pas recommandés pour les systèmes devant subir un traitement thermique (bake-out) supérieur à 150 °C, car le matériau peut recuire et perdre sa force d’étanchéité à des températures plus élevées.

Les joints en indium constituent une autre option pour l’étanchéité des brides CF dans les applications cryogéniques. L’indium conserve sa ductilité à très basses températures, là où le cuivre et l’aluminium deviendraient fragiles, ce qui en fait le choix privilégié pour les raccords de brides CF sur les cryostats et les chambres expérimentales à basse température. Le choix du matériau de joint adapté à l’environnement thermique et chimique spécifique est une étape essentielle pour optimiser les performances des brides CF et assurer une stabilité à long terme sous vide.

Comment les composants des brides CF empêchent-ils les chemins de fuite dans les systèmes complexes

Brides pleines et terminaison de système

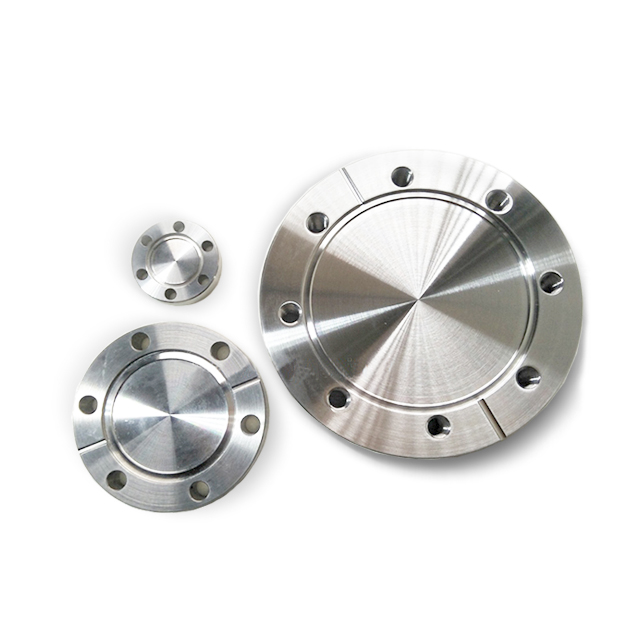

Dans tout système à ultra-haut vide, les orifices inutilisés doivent être obturés de façon fiable afin d’empêcher toute infiltration d’air atmosphérique. La plaque borgne CF, également appelée bride borgne, est un disque plein usiné selon les mêmes normes dimensionnelles qu’une bride CF standard, doté, sur une de ses faces, de la géométrie d’étanchéité à arête tranchante. Lorsqu’elle est fixée par boulonnage sur un orifice de bride CF ouvert à l’aide d’une jointure appropriée, la plaque borgne assure une fermeture hermétique qui n’ajoute aucun volume de fuite virtuelle au système.

L’utilisation d’une plaque borgne CF correctement installée est nettement supérieure à celle de bouchons temporaires ou de raccords capuchonnés reposant sur des joints filetés ou des joints toriques. En effet, la plaque borgne utilise le même joint métallique à arête tranchante que toutes les autres connexions de brides CF du système, ce qui garantit des performances d’étanchéité cohérentes et prévisibles, vérifiables par détection de fuites à l’hélium. Cette uniformité simplifie la qualification du système ainsi que la recherche de pannes.

Les brides borgnes sont également utilisées pendant la construction du système pour protéger les orifices ouverts contre toute contamination pendant que les autres travaux d’assemblage sont en cours. Une bride borgne CF installée sur un orifice propre et bouchonné empêche la poussière, l’humidité et les hydrocarbures de pénétrer dans l’enveloppe sous vide, réduisant ainsi le temps de conditionnement nécessaire pour atteindre la pression de base une fois le système entièrement assemblé et étanche.

Réduction des fuites virtuelles grâce à un montage correct des brides CF

Les fuites virtuelles constituent un défi persistant dans les systèmes à ultra-haut vide. Elles surviennent lorsque des volumes de gaz piégés — généralement situés entre une jointure et la face d’une bride ou à l’intérieur d’un trou borgne fileté — se désorbent progressivement dans la chambre à vide après que le système a été mis sous vide. La conception des brides CF limite le risque de fuites virtuelles grâce à son schéma de perçage ouvert et traversant pour les boulons, ainsi qu’au comportement de déformation prévisible de la jointure métallique.

Lors du montage d’une connexion par bride CF, la propreté est primordiale. Toute contamination des surfaces tranchantes ou des faces d’étanchéité du joint peut empêcher une étanchéité complète et introduire des sources de dégazage. La pratique courante consiste à nettoyer tous les composants des brides CF à l’aide de solvants appropriés, à les manipuler avec des gants non pelucheux et à inspecter, à l’aide d’une loupe, les bords tranchants afin de détecter toute entaille ou rayure avant le montage. Une seule rayure traversant le bord tranchant d’une bride CF peut créer un chemin de fuite que nul supplément de couple de serrage des boulons ne saurait éliminer.

Les valeurs de couple spécifiées pour les assemblages de brides CF ne sont pas des marges de sécurité arbitraires. Elles sont calculées afin d’obtenir la déformation précise du joint nécessaire à un étanchéité fiable, sans surcharger les arêtes tranchantes ni étirer les boulons au-delà de leur limite élastique. Suivre les spécifications de couple du fabricant et utiliser des clés dynamométriques étalonnées est une pratique simple qui a un impact direct et mesurable sur la fiabilité de l’étanchéité des brides CF et sur la stabilité globale du système sous vide.

Considérations sur la fiabilité à long terme et la maintenance

Compatibilité au traitement thermique (bakeout) et performance en cyclage thermique

L’un des avantages les plus significatifs de la bride CF par rapport aux autres technologies d’étanchéité réside dans sa compatibilité avec les procédures de chauffage à haute température (« bakeout »). Les systèmes ultra-vide exigent couramment un chauffage à des températures comprises entre 150 °C et 450 °C afin d’accélérer la désorption de la vapeur d’eau et d’autres gaz provenant des surfaces internes. Pendant le « bakeout », l’ensemble de l’installation sous vide, y compris toutes les connexions par brides CF, est chauffé uniformément, puis refroidi lentement.

La construction entièrement métallique du joint de bride CF signifie qu’il se dilate et se contracte avec les composants environnants lors des cycles thermiques, sans perdre son intégrité d’étanchéité. La garniture en cuivre, une fois déformée par les arêtes tranchantes, conserve sa géométrie d’étanchéité au cours de cycles thermiques répétés, car la déformation plastique ayant créé l’étanchéité n’est pas inversée par les variations de température dans la plage normale de dégazage. Ce comportement diffère fondamentalement de celui des brides étanches à base d’élastomères, dont le matériau d’étanchéité peut présenter un fluage, un durcissement ou un dégazage lors des cycles thermiques.

Pour les systèmes subissant fréquemment des cycles de chauffe sous vide (bakeout), il est recommandé d’inspecter périodiquement les raccords à bride CF afin de détecter tout signe d’extrusion de la jointure ou de relâchement des boulons. Bien qu’un raccord à bride CF correctement assemblé soit très stable, l’effet cumulé de nombreux cycles thermiques peut progressivement réduire la précharge des boulons, notamment si ceux-ci n’ont pas été serrés initialement selon le couple spécifié. Un reserrage périodique après les premiers cycles de chauffe sous vide constitue une pratique courante d’entretien qui contribue à préserver les performances à long terme de l’étanchéité des brides CF.

Inspection, remplacement et durée de vie du système

La bride CF est conçue pour assurer un service fiable et durable, mais elle n’est pas à l’abri de l’usure. La géométrie en tranchant (« knife-edge ») constitue la caractéristique la plus vulnérable de la bride, et tout dommage mécanique affectant ce tranchant compromettra l’étanchéité. L’inspection visuelle régulière des faces des brides CF lors de la maintenance du système est une pratique essentielle, en particulier pour les brides fréquemment montées et démontées.

Les joints utilisés dans les raccords à bride CF sont des composants à usage unique. Une fois qu’un joint en cuivre ou en aluminium a été déformé par les arêtes tranchantes, il ne peut plus être réutilisé de manière fiable. La tentative de réutiliser un joint de bride CF constitue une cause fréquente de fuites sous vide dans les laboratoires de recherche et les installations industrielles. Maintenir un stock suffisant de joints aux dimensions appropriées et les remplacer à chaque ouverture d’un raccord à bride CF est une pratique fondamentale, mais essentielle, de maintenance.

Lorsqu’une bride CF présente des signes de dommages sur son arête tranchante, tels que des entailles, des rayures ou des piqûres de corrosion, la bride doit être remplacée plutôt que réparée. La tentative de re-usiner sur site une arête tranchante endommagée produit rarement des résultats conformes aux tolérances dimensionnelles requises pour une étanchéité fiable en ultra-haut vide. Investir dans des composants de remplacement pour brides CF s’avère nettement plus rentable que les temps d’arrêt et les efforts de diagnostic liés à une fuite sous vide persistante.

Questions fréquentes

Quelle caractéristique rend la bride CF plus adaptée au vide ultra-élevé que les autres types de brides ?

La bride CF utilise un joint métal-sur-métal à arête tranchante avec une garniture en métal mou, ce qui élimine les problèmes de perméation gazeuse et de dégazage associés aux brides équipées de joints élastomères. Cette construction entièrement métallique permet à la bride CF d’atteindre des taux de fuite inférieurs à 10⁻¹¹ mbar·L/s et de résister à des températures de recuit supérieures à 400 °C, deux exigences essentielles pour les systèmes à vide ultra-élevé fonctionnant sous 10⁻⁹ Torr.

Une connexion par bride CF peut-elle être réutilisée après démontage ?

Le corps de la bride CF lui-même peut être réutilisé de nombreuses fois, à condition que la géométrie de l’arête tranchante demeure intacte. Toutefois, la garniture doit toujours être remplacée par une nouvelle après chaque démontage. La réutilisation d’une garniture déformée est l’une des causes principales de fuites au niveau des brides CF et doit être évitée, même si le montage précédent semblait parfaitement correct.

Comment une bride CF borgne contribue-t-elle à la stabilité globale du système à vide ?

Une bride CF borgne permet de fermer des orifices inutilisés en utilisant le même mécanisme d’étanchéité par joint métallique à arête vive que toutes les autres brides CF du système. Cela assure une étanchéité hermétique, compatible avec les cycles de chauffage (bakeout), des orifices ouverts, sans introduire de volumes de fuites virtuelles ni de sources de dégazage. Elle protège également les orifices ouverts contre la contamination pendant l’assemblage et la maintenance du système, réduisant ainsi le temps de conditionnement et améliorant les performances de pression de base.

Quelles sont les causes les plus fréquentes de défaillance de l’étanchéité des brides CF dans les systèmes à ultra-haut vide ?

Les causes les plus fréquentes de défaillance de l’étanchéité des brides CF comprennent un couple de serrage des boulons incorrect ou une séquence de serrage non uniforme, la réutilisation de joints déjà déformés, la contamination des surfaces de l’arête vive ou du joint lors de l’assemblage, ainsi que des dommages mécaniques subis par la géométrie de l’arête vive en raison d’une manipulation inadéquate ou d’un contact avec des outils. Le respect des procédures d’assemblage établies, l’utilisation d’outils de serrage étalonnés et une manipulation soigneuse des composants des brides CF éliminent la grande majorité de ces modes de défaillance.
