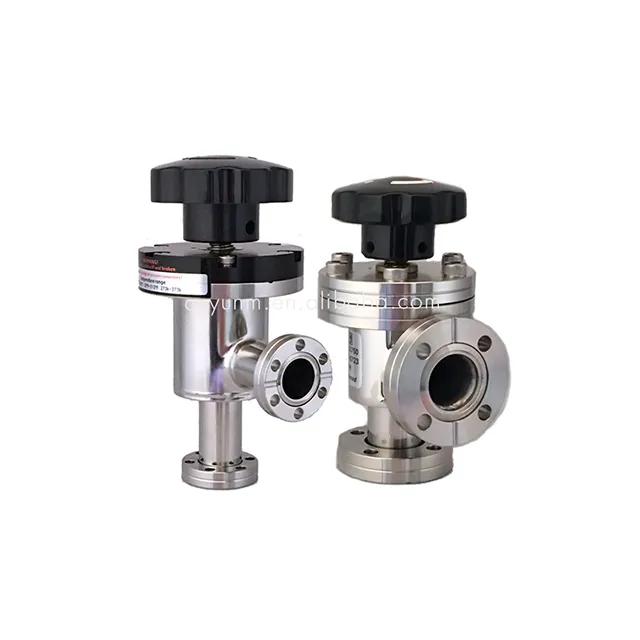

Comment la conception des brides CF soutient-elle les applications à haute température ?

Lorsque les ingénieurs et les spécialistes des achats évaluent les composants de systèmes sous vide destinés à des environnements thermiques exigeants, la bride CF s’impose systématiquement comme la norme de raccordement privilégiée. Cette conception n’est pas le fruit du hasard : chaque décision relative aux dimensions et aux matériaux prise dans la spécification de la bride CF répond directement aux défis posés par le fonctionnement à haute température. Des chambres de fabrication de semi-conducteurs aux lignes de faisceau d’accélérateurs de particules, la capacité à maintenir un joint étanche aux fuites sous une contrainte thermique prolongée fait la différence entre des systèmes fiables et des défaillances coûteuses.

Comprendre comment la bride CF atteint cette performance nécessite une analyse approfondie de ses principes fondamentaux de conception. La géométrie de la surface d’étanchéité en tranchant, le choix du matériau de la jointure, la configuration du cercle de boulonnage et la construction globale du corps de la bride agissent tous ensemble pour créer une connexion stable, même lorsque les températures dépassent largement celles que peuvent tolérer les alternatives étanches à base d’élastomères. Cet article examine en détail chacun de ces éléments de conception, expliquant pourquoi la bride CF est conçue de cette manière et comment ces choix techniques se traduisent par une fiabilité réelle en conditions de haute température.

Le mécanisme d’étanchéité par tranchant et sa stabilité thermique

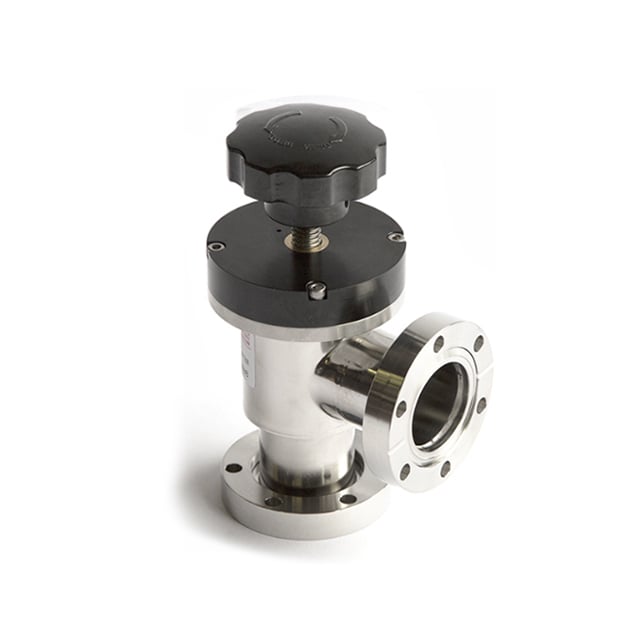

Comment la géométrie en tranchant crée une étanchéité métal sur métal

La caractéristique distinctive de la bride CF est sa surface d’étanchéité en forme de tranchant, usinée avec une grande précision. Contrairement aux brides à face plane, qui reposent sur des joints compressibles pour combler les irrégularités de surface, la bride CF utilise un bord saillant et tranchant qui pénètre directement dans un joint métallique souple — généralement en cuivre à haute conductivité sans oxygène ou en aluminium. Cette action de soudure à froid crée une étanchéité métal-sur-métal, fondamentalement différente, par sa nature, des raccords basés sur des élastomères.

À des températures élevées, les élastomères dégagent des gaz, ramollissent et perdent progressivement leur capacité de récupération élastique. Un joint métallique comprimé par le tranchant d’une bride CF ne présente pas ces modes de défaillance. Le métal déformé remplit les micro-irrégularités de surface et maintient un contact intime, même lorsque la structure environnante se dilate et se contracte sous l’effet des cycles thermiques. C’est pourquoi la bride CF est homologuée pour des températures de chauffage (bakeout) qui détruirait des raccords étanches à joint torique conventionnels.

La géométrie en tranchant concentre également la force d’étanchéité sur une bande de contact très étroite. Cette concentration signifie qu’un couple de serrage relativement modéré des boulons produit une pression de contact extrêmement élevée à l’interface d’étanchéité, garantissant ainsi une déformation suffisante de la jointure pour créer une barrière hermétique.

Compatibilité des dilatations thermiques dans la zone d’étanchéité

Un aspect critique, mais souvent négligé, de la conception des brides CF est la manière dont le système gère la dilatation thermique différentielle entre le corps de la bride et la jointure. L’acier inoxydable, qui constitue le matériau standard du corps d’une bride CF, présente un coefficient de dilatation thermique raisonnablement bien adapté à ceux du cuivre et de l’aluminium, les matériaux couramment utilisés pour les jointures, sur les plages de température typiques des procédures de cuisson sous vide.

Lorsqu’un assemblage de bride CF est chauffé, la bride elle-même et la garniture se dilatent toutes deux. Comme le tranchant a déjà déformé plastiquement la garniture lors du montage initial, le matériau de la garniture absorbe d’autres variations dimensionnelles sans perdre le contact avec la surface d’étanchéité. Ce réservoir de déformation plastique constitue l’une des raisons pour lesquelles les raccords à brides CF sont spécifiés pour les systèmes subissant des cycles thermiques répétés : l’étanchéité ne dépend pas d’une reprise élastique qui pourrait s’épuiser au fil du temps.

Les ingénieurs concevant des systèmes qui subiront de fortes variations de température doivent également tenir compte du cercle de perçage. Le motif de boulonnage de la bride CF répartit uniformément la force de serrage autour de la circonférence, évitant ainsi les concentrations locales de contraintes susceptibles de provoquer le soulèvement d’un tranchant de la bride par rapport au joint d’étanchéité d’un côté lors d’un chauffage inégal. Cette répartition uniforme de la charge est essentielle pour maintenir l’intégrité de l’étanchéité dans des environnements thermiques réels, où des gradients de température à travers la face de la bride sont courants.

Sélection des matériaux et son rôle dans les performances à haute température

Corps en acier inoxydable

Le corps de la bride à joint CF est fabriqué en acier inoxydable austénitique, généralement dans les nuances 304L ou 316L. Ces alliages ont été choisis non seulement pour leur résistance à la corrosion, mais aussi pour leur stabilité mécanique à des températures élevées. L’acier inoxydable austénitique conserve une résistance à l’écoulement significative à des températures nettement supérieures à 300 degrés Celsius, ce qui signifie que le corps de la bride ne se déforme pas plastiquement sous l’effet combiné de la précontrainte des boulons et des contraintes thermiques imposées par les conditions de désorption thermique.

Les nuances à faible teneur en carbone, telles que l’acier inoxydable 304L, sont privilégiées dans de nombreuses applications de brides cf, car elles résistent à la sensibilisation — un phénomène d’appauvrissement en chrome aux joints de grains pouvant survenir dans l’acier inoxydable 304 standard lorsqu’il est maintenu à des températures comprises approximativement entre 425 et 870 degrés Celsius. La sensibilisation affaiblit la résistance à la corrosion et peut compromettre, avec le temps, l’intégrité structurelle de la bride. En spécifiant des variantes à faible teneur en carbone, les fabricants de brides cf garantissent que des expositions répétées à des températures élevées n’altèrent pas les propriétés du matériau sur lesquelles repose la conception.

L’état de surface de l’arête tranchante et de la face de bride est maintenu dans des tolérances très serrées lors de la fabrication. Cette précision n’est pas uniquement esthétique : la rugosité de surface influe directement sur le degré d’épousure du joint métallique à la surface d’étanchéité. Dans les applications à haute température, où le joint peut s’assouplir sous l’effet du recuit, une arête tranchante de bride CF parfaitement usinée garantit le maintien d’une étanchéité efficace, même si les propriétés du matériau du joint varient légèrement en service.

Choix des matériaux pour joints destinés à un service à température élevée

Le joint utilisé avec une bride CF revêt une importance égale à celle du corps de la bride elle-même lorsque des performances à haute température sont requises. Les joints en cuivre constituent l’option la plus couramment utilisée et conviennent à des températures de dégazage allant jusqu’à environ 450 degrés Celsius dans les applications sous vide standard. La dureté relativement faible du cuivre comparée à celle de l’acier inoxydable garantit que l’arête tranchante parvient à déformer plastiquement le joint de façon complète, sans nécessiter un couple de serrage excessif des boulons.

Pour les applications nécessitant une résistance à des températures encore plus élevées ou dans lesquelles la contamination par le cuivre constitue un problème — comme certains procédés semi-conducteurs — des joints en aluminium sont disponibles pour les brides CF. L’aluminium possède un point de fusion inférieur à celui du cuivre, mais il convient parfaitement aux températures typiques de dégazage et présente l’avantage d’être compatible avec les procédés sensibles à la contamination par les ions cuivre. Le choix du matériau du joint dépend donc à la fois des exigences thermiques et des considérations liées à la chimie du procédé.

Les joints en indium constituent une option spécialisée pour les assemblages de brides CF dans les applications soumises à des cycles cryogéniques jusqu’à hautes températures. La ductilité exceptionnelle de l’indium lui permet d’absorber de grandes variations dimensionnelles sans se fissurer, ce qui le rend précieux dans les systèmes devant assurer un joint fiable sur une plage de températures inhabituellement étendue. Comprendre quel matériau de joint correspond le mieux au profil thermique spécifique d’une application constitue un élément clé de la spécification correcte d’un assemblage de bride CF.

Conception du cercle de boulonnage et répartition de la force de serrage

Relation entre le nombre de boulons et la fiabilité de l’étanchéité

La norme des brides CF spécifie un diamètre fixe du cercle de boulonnage et un nombre déterminé de boulons pour chaque taille nominale de bride. Cette normalisation n’est pas arbitraire : elle reflète une ingénierie rigoureuse de la relation entre la force de serrage disponible, la pression de contact au niveau de l’arête tranchante et la rigidité structurelle du corps de la bride. Pour les applications à haute température, la conception du cercle de boulonnage revêt une importance particulière, car la dilatation thermique peut modifier la précharge des boulons de manière à affecter l’étanchéité du joint.

Lorsqu’un assemblage de bride CF est chauffé, les boulons et le corps de la bride se dilatent à des taux déterminés par leurs matériaux respectifs. Si les boulons sont fabriqués dans un matériau dont le coefficient de dilatation thermique est supérieur à celui du corps de la bride, ils s’allongeront davantage que l’écart entre les brides ne s’élargit, ce qui peut augmenter la force de serrage. Inversement, si le corps de la bride se dilate davantage que les boulons, la précharge peut diminuer. La pratique standard pour les brides CF consiste à utiliser des boulons en acier inoxydable avec un corps de bride également en acier inoxydable, afin d’assurer une concordance étroite des taux de dilatation et de minimiser les variations de précharge lors des cycles thermiques.

Le nombre de boulons d'une bride CF détermine également la régularité avec laquelle la charge appliquée sur le tranchant est répartie autour de la circonférence. Plus il y a de boulons, plus l’espacement angulaire entre les points de charge est faible, ce qui réduit le moment de flexion que le corps de la bride doit résister entre les positions des boulons. Pour les raccords de brides CF de grand diamètre utilisés en service à haute température, cette répartition uniforme est essentielle : une bride qui se déforme entre les positions des boulons peut provoquer le soulèvement du tranchant par rapport à la garniture, créant ainsi un chemin de fuite qui n’apparaît qu’à température élevée.

Spécifications de couple et pratiques d’assemblage à haute température

Un couple de serrage correct des boulons est essentiel pour obtenir un joint étanche fiable sur une bride CF, et cette exigence devient encore plus cruciale dans les applications à haute température. Un serrage insuffisant ne permet pas d’enfoncer suffisamment le tranchant dans la garniture, ce qui produit un joint qui peut tenir à température ambiante, mais qui fuit lorsque l’expansion thermique modifie la géométrie du contact. Un serrage excessif peut endommager le tranchant ou provoquer l’extrusion de la garniture au-delà de la zone d’étanchéité, compromettant également l’étanchéité.

Pour les systèmes devant subir un procédé de dégazage thermique (bakeout), il est recommandé de resserrer les boulons des brides CF après le premier cycle thermique. Le dégazage initial recuit légèrement le matériau de la garniture et permet au tranchant d’atteindre sa position finale d’assise. Le resserrage effectué après refroidissement garantit que toute relaxation de la précharge survenue pendant le chauffage est corrigée avant la mise en service du système. Cette approche en deux étapes de serrage constitue une bonne pratique reconnue dans l’assemblage de systèmes sous vide haute performance.

Des composés anti-grippage sont parfois utilisés sur les boulons des brides CF afin d'éviter le grippage lors du montage et du démontage, en particulier dans les systèmes subissant des cycles thermiques fréquents. Toutefois, l'utilisation d'un composé anti-grippage modifie la relation entre le couple appliqué et la tension réelle du boulon ; les valeurs de couple doivent donc être ajustées en conséquence. Il est important de consulter les recommandations du fabricant de la bride CF concernant les facteurs de correction liés aux composés anti-grippage afin de maintenir la force de serrage correcte dans les applications à haute température impliquant des brides CF.

Capacité de désorption (bakeout) et performance de dégazage

Pourquoi la compatibilité avec le procédé de désorption (bakeout) définit l'adéquation à haute température

Dans la technologie du vide ultra-haute performance, le procédé de « bakeout » consiste à chauffer l’ensemble du système sous vide afin d’éliminer les vapeurs d’eau adsorbées et d’autres contaminants présents sur les surfaces internes, ce qui permet au système d’atteindre des pressions de base qui seraient autrement inaccessibles. La bride CF constitue la connexion standard pour les systèmes de vide ultra-haute performance précisément parce qu’elle résiste aux températures de « bakeout » — généralement comprises entre 150 et 450 degrés Celsius — requises par ce procédé.

Pendant le « bakeout », chaque composant du système sous vide doit conserver son intégrité et contribuer le moins possible à la charge gazeuse à l’intérieur de la chambre. La construction entièrement métallique de la bride CF signifie qu’elle ne dégage pas de quantités significatives de gaz lorsqu’elle est chauffée. À l’inverse, les joints toriques en élastomère dégagent abondamment des gaz à des températures élevées, libérant des vapeurs d’eau, des hydrocarbures et d’autres espèces qui contaminent l’environnement sous vide et rallongent considérablement les temps de pompage.

La bride CF remplit donc une double fonction dans les applications à haute température : elle assure un joint mécanique fiable qui ne fuit pas sous l’effet des contraintes thermiques, et elle contribue de façon négligeable à la charge gazeuse interne que le système de pompage sous vide doit évacuer. Ces deux fonctions sont essentielles pour atteindre et maintenir les conditions de vide ultra-haute performance requises dans les procédés de recherche avancée et industriels.

Traitement de surface et normes de propreté

Les applications sous vide à haute température imposent des exigences strictes en matière de propreté pour tous les composants du système, et la bride CF ne fait pas exception. Les huiles d’usinage, les empreintes digitales et les contaminants particulaires présents sur les surfaces des brides peuvent se dégazer lors du traitement thermique (bakeout), introduisant ainsi des contaminants dans l’environnement sous vide précisément au moment où le système cherche à atteindre sa pression la plus basse possible. Pour cette raison, les composants des brides CF sont généralement fournis avec des surfaces électropolies ou passivées chimiquement.

L’électropolissage élimine la couche externe du métal de la surface de la bride CF, supprimant ainsi les contaminants inclus et créant une couche passive lisse, riche en chrome, qui résiste à la corrosion et réduit au minimum le dégazage. Ce traitement de surface est particulièrement précieux pour les brides CF qui seront exposées à des gaz de procédé réactifs à des températures élevées, car une surface dégradée pourrait devenir une source de contamination ou un site de corrosion accélérée.

La manipulation et le stockage appropriés des composants des brides CF avant leur installation sont tout aussi importants. Même une bride CF bien fabriquée et correctement traitée peut être altérée par une manipulation négligente qui introduit des contaminants sur le tranchant ou sur les surfaces d’appui du joint. Les constructeurs de systèmes sous vide destinés à des applications à haute température manipulent généralement les composants des brides CF avec des gants propres et les stockent dans un emballage scellé jusqu’au moment précis de l’installation.

Application Cas d’utilisation où la conception des brides CF apporte une valeur critique

Équipements de traitement des semi-conducteurs et de couches minces

Les équipements de fabrication de semi-conducteurs fonctionnent dans certaines des conditions les plus exigeantes en matière de température élevée, de vide poussé et d’exposition aux gaz de procédé rencontrées dans tout environnement industriel. Les chambres de dépôt, les réacteurs de gravure et les systèmes d’implantation ionique reposent tous sur la bride CF pour assurer des liaisons hermétiques entre les composants qui doivent être régulièrement dégazés sous vide et exposés à des chimies réactives à des températures élevées. La jointure entièrement métallique de la bride CF garantit que la pureté des gaz de procédé n’est pas compromise par un dégazage aux points de raccordement.

Dans ces environnements, la bride CF assure également la stabilité dimensionnelle nécessaire pour un alignement précis des traversées optiques, mécaniques et électriques. Lorsqu’une connexion subit un décalage dimensionnel dû aux cycles thermiques, cela peut désaligner des composants sensibles et affecter les résultats du procédé. La nature rigide et métal-sur-métal de la connexion par bride CF réduit au minimum ces décalages, contribuant ainsi à la reproductibilité du procédé sur des milliers de cycles thermiques tout au long de la durée de vie de l’équipement.

Accélérateurs de recherche et instruments scientifiques

Les accélérateurs de particules, les sources de lumière synchrotron et les instruments pour la science des surfaces constituent un autre domaine d’application majeur des brides CF (ConFlat) en service à haute température. Les composants des lignes de faisceau doivent être soumis à un traitement thermique poussé afin d’atteindre des niveaux de vide extrêmes, et les raccordements entre ces composants doivent conserver leur intégrité pendant des années de cycles thermiques répétés. La bride CF est la norme de raccordement dans ces applications depuis des décennies, et son bilan éprouvé dans cet environnement exigeant est très étendu.

Les instruments scientifiques fonctionnant à des températures cryogéniques, mais devant être dégazés avant refroidissement, dépendent également de la bride CF. La capacité de la bride CF à assurer un joint fiable sur toute la plage de températures, depuis les températures de dégazage jusqu’aux températures de l’hélium liquide — soit une étendue de plusieurs centaines de degrés — constitue une caractéristique unique que nul joint à base d’élastomère ne saurait égaler. Cette large plage de fonctionnement rend la bride CF indispensable dans les environnements de recherche où l’on accorde une grande valeur à la souplesse expérimentale.

La normalisation de la bride CF au sein de l’industrie mondiale du vide profite également aux institutions de recherche, qui assemblent fréquemment des systèmes à partir de composants provenant de plusieurs fournisseurs. Étant donné que les dimensions des brides CF sont normalisées, les composants provenant de différents fabricants s’assemblent de façon fiable, ce qui simplifie la conception des systèmes et réduit le risque de problèmes de compatibilité susceptibles de nuire aux performances à haute température.

Questions fréquentes

Quelle est la température maximale qu’une bride CF peut supporter pendant le dégazage ?

Une bride CF standard avec joint en cuivre est conçue pour des températures de chauffage (bakeout) allant jusqu’à environ 450 degrés Celsius. La limite réelle dépend du matériau spécifique du joint utilisé et de la durée d’exposition. Les joints en aluminium conviennent à des plages de température similaires, tandis que des matériaux de joint spécialisés peuvent étendre les performances dans des applications spécifiques. Consultez toujours les spécifications du fabricant pour connaître les limites thermiques exactes d’un assemblage de bride CF donné.

Une bride CF peut-elle être réutilisée après un chauffage (bakeout) à haute température ?

Le corps de la bride CF lui-même est réutilisable, mais le joint doit être remplacé chaque fois que la connexion est démontée puis remontée. Une fois qu’un joint métallique a été plastiquement déformé par le tranchant, il ne peut plus assurer un joint fiable lors d’une seconde utilisation. Le tranchant sur le corps de la bride CF peut généralement supporter de nombreux cycles de montage avant de présenter des signes d’usure, à condition que le montage soit effectué correctement et que le tranchant soit protégé contre les dommages mécaniques pendant la manipulation.

Comment la bride CF se compare-t-elle aux autres types de brides sous vide en service à haute température ?

La bride CF est spécifiquement conçue pour les applications ultra-vide et haute température, ce qui la distingue des brides KF et ISO qui utilisent des joints toriques en élastomère. Les brides à joint élastomère sont limitées à des températures inférieures à environ 150 degrés Celsius et ne peuvent pas atteindre les niveaux d’ultra-vide que la bride CF permet d’obtenir. Pour les applications nécessitant une capacité de chauffage (bakeout) et des performances ultra-vide, la bride CF constitue le choix approprié, tandis que les brides à joint élastomère restent adaptées aux niveaux de vide plus grossiers et au fonctionnement à température ambiante.

Quelle est la cause d’une fuite d’une bride CF après des cycles thermiques ?

Les fuites sur une bride CF après des cycles thermiques sont le plus souvent causées par un couple de serrage initial insuffisant des boulons, le réemploi de la garniture, des dommages sur le tranchant ou une contamination des surfaces d’étanchéité. Une dilatation thermique différentielle non prise en compte lors du choix du matériau des boulons peut également entraîner une relaxation de la précharge suffisante pour ouvrir un chemin de fuite. L’inspection du tranchant afin de détecter des ébréchures ou des déformations, l’utilisation d’une garniture neuve et le respect des spécifications de couple du fabricant — y compris le resserrage après le premier cycle thermique — permettent de résoudre la majorité des problèmes de fuite sur les brides CF en service à haute température.
