CF Adaptateur Conique CF Réducteur

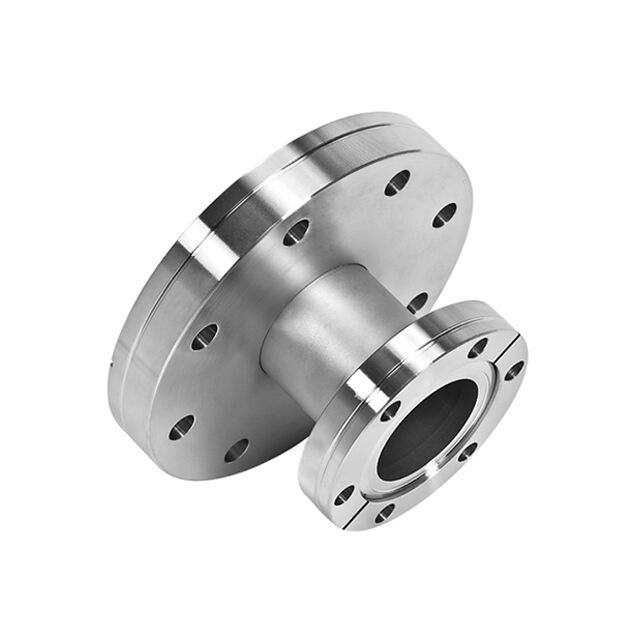

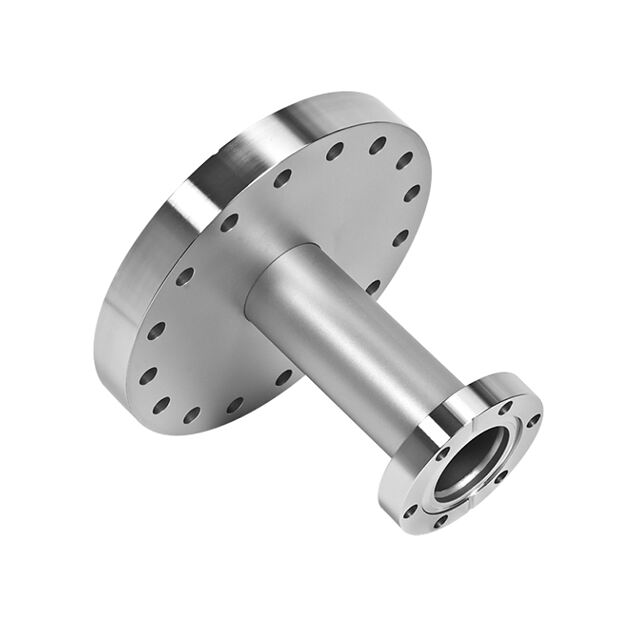

Les réducteurs droits adaptent deux tailles de bride différentes lorsque la grande bride est fixe et la petite bride est rotative. Le tube de raccordement est dimensionné pour la petite bride.
- Aperçu
- Produits associés
Nous concevons et fabriquons des enceintes à vide entièrement personnalisables afin de répondre précisément à vos exigences procédurales, avec des configurations flexibles couvrant un large éventail de scénarios industriels et de laboratoire :
Matériau : acier inoxydable 304, acier inoxydable 316L ou matériaux spécifiés par le client
Plage de température de fonctionnement : de -190 °C à +1500 °C (configuration avec refroidissement par eau disponible pour les conditions de travail à haute température)
Méthode d’étanchéité : joint torique en fluorocaoutchouc pour l’usage général sous vide, ou joint en cuivre sans oxygène pour les environnements à ultra-haut vide et à températures extrêmes
La qualité est vérifiée à chaque étape avant livraison, avec des inspections usine obligatoires sur chaque unité :
🔹 Essai de taux de fuite sous vide
🔹 Traitements de surface personnalisables :
Brossage et polissage, sablage et traitement électrolytique, décapage acide, polissage électrolytique, polissage miroir, et bien plus encore, afin de satisfaire vos normes d’application
Que vous ayez besoin d’une enceinte pour le dépôt physique en phase vapeur (PVD), le traitement des semi-conducteurs, le traitement thermique, la lyophilisation alimentaire ou la recherche en laboratoire, nous pouvons adapter la conception à vos contraintes d’encombrement, d’interfaces et de performances.

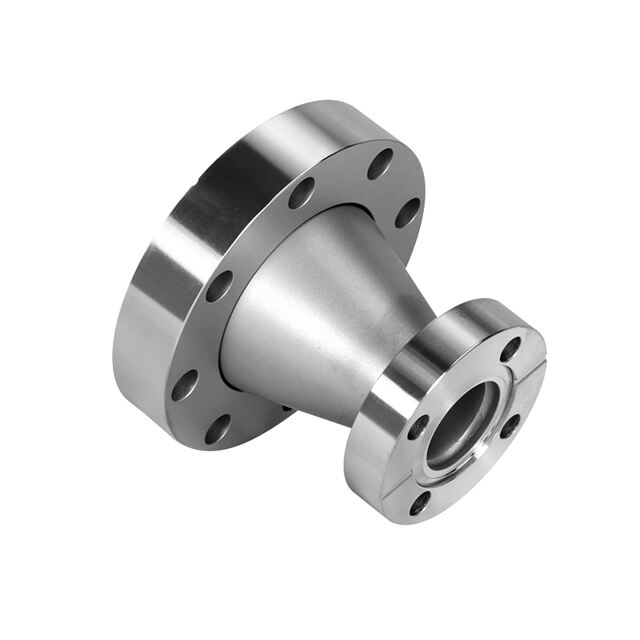

Adaptateur Réducteur Conique CF-CF (Fixe)
| Modèle N° | Pièces n° | Dimensions | |||
| A | B | C | D | ||
| CF35RA16 | 31023000 | 69.5 | 33.8 | 76.2 | 19.05 |
| CF63RA16 | 31023001 | 113.6 | 33.8 | 76.2 | 19.05 |
| CF63RA35 | 31023002 | 113.6 | 69.5 | 76.2 | 38.1 |
| CF100RA35 | 31023003 | 151.6 | 69.5 | 76.2 | 38.1 |
| CF100RA63 | 31023004 | 151.6 | 113.6 | 76.2 | 63.5 |
| CF150RA35 | 31023005 | 202.5 | 69.5 | 76.2 | 38.1 |
| CF150RA63 | 31023006 | 202.5 | 113.6 | 76.2 | 63.5 |
| CF150RA100 | 31023007 | 202.5 | 151.6 | 76.2 | 101.6 |

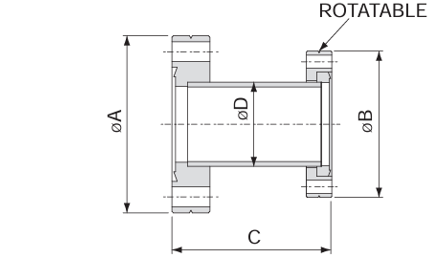

Adaptateur réducteur CF - Bride petite taille (Rotatif)
| Modèle N° | Pièces n° | Dimensions | |||
| A | B | C | D | ||
| CF35RA16R | 31023010 | 69.5 | 33.8 | 76.2 | 19.05 |
| CF63RA16R | 31023011 | 113.6 | 33.8 | 76.2 | 19.05 |
| CF63RA35R | 31023012 | 113.6 | 69.5 | 76.2 | 38.1 |
| CF100RA35R | 31023013 | 151.6 | 69.5 | 76.2 | 38.1 |
| CF100RA63R | 31023014 | 151.6 | 113.6 | 76.2 | 63.5 |
| CF150RA35R | 31023015 | 202.5 | 69.5 | 76.2 | 38.1 |
| CF150RA63R | 31023016 | 202.5 | 113.6 | 76.2 | 63.5 |
| CF150RA100R | 31023017 | 202.5 | 151.6 | 76.2 | 101.6 |
