Flange perfurada CF
Flanges CF de dupla face possuem superfícies de vedação com rebaixo do mesmo tamanho em ambos os lados.
- Visão Geral
- Produtos relacionados

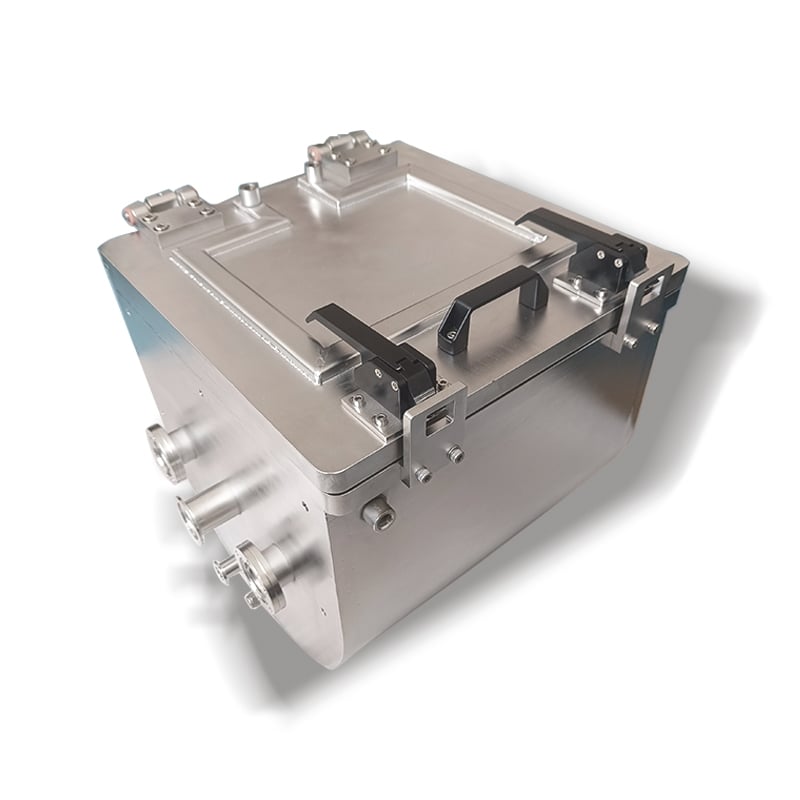

Nós projetamos e fabricamos câmaras de vácuo totalmente personalizáveis para atender exatamente às suas exigências de processo, com configurações flexíveis que abrangem uma ampla gama de cenários industriais e laboratoriais:
Material: aço inoxidável 304, aço inoxidável 316L ou materiais especificados pelo cliente
Faixa de temperatura de operação: -190 °C a +1500 °C (configuração com refrigeração por água disponível para condições de trabalho em altas temperaturas)
Método de vedação: junta tórica de fluorocarboneto para uso geral em vácuo, ou junta de cobre sem oxigênio para vácuo ultra-alto e ambientes de temperatura extrema
A qualidade é verificada em cada etapa antes da entrega, com inspeções de fábrica obrigatórias em todas as unidades:
🔹Ensaio de taxa de vazamento de vácuo
🔹Tratamentos superficiais personalizáveis:
Acabamento escovado e polimento, jateamento e tratamento eletrolítico, decapagem ácida, polimento eletrolítico, polimento espelhado e muito mais, conforme os padrões exigidos pela sua aplicação
Quer você precise de uma câmara para revestimento PVD, processamento de semicondutores, tratamento térmico, liofilização de alimentos ou pesquisa laboratorial, podemos personalizar o projeto conforme suas necessidades de espaço físico, interface e desempenho.

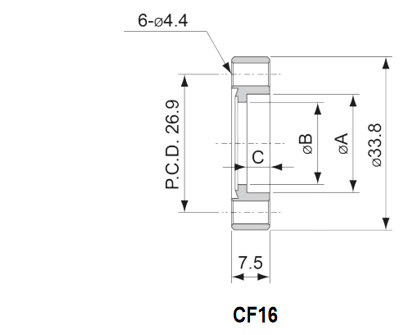

Flange perfurada CF
| Material: SS304/316 Unidade= mm | |||||||
| Modelo NO. | Nº de Peças | Dimensões | |||||
| A | B | C | D | D.C.P. | |||
| CF16B7 | 31021100 | 6.5 | 5.5 | - | - | 26.9 | |
| CF16B12 | 31021101 | 12.9 | 10.4 | - | - | 26.9 | |
| CF16B19 | 31021102 | 19.15 | 16 | - | - | 26.9 | |
| CF35B25 | 31021103 | 69.5 | 12.7 | 6.7*6 | 25.6 | 58.7 | |
| CF35B38 | 31021104 | 69.5 | 12.7 | 6.7*6 | 38.3 | 58.7 | |
| CF35B42 | 31021105 | 69.5 | 12.7 | 6.7*6 | 42.9 | 58.7 | |
| CF63B51 | 31021107 | 113.6 | 18 | 8.4*8 | 51.1 | 92.1 | |
| CF63B63 | 31021108 | 113.6 | 18 | 8.4*8 | 63.7 | 92.1 | |
| CF100B102 | 31021110 | 151.6 | 20 | 8.4*16 | 101.8 | 130.3 | |
| CF150B153 | 31021111 | 202.5 | 22 | 8.4*20 | 153.1 | 181 | |
| CF200B204 | 31021112 | 253.2 | 24.7 | 8.4*24 | 203.7 | 231.8 | |
| CF250B255 | 31021113 | 304 | 28.5 | 8.4*32 | 255 | 284 | |
| CF275B255 | 31021114 | 336.5 | 28.5 | 10.3*30 | 255 | 306.5 | |
| CF300B305 | 31021115 | 355.6 | 28.5 | 10.3*30 | 305.4 | 325.7 | |
| CF350B356 | 31021116 | 419.1 | 28.5 | 10.3*36 | 356.1 | 388.9 | |

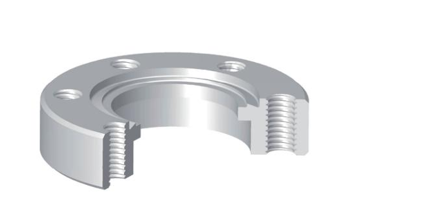

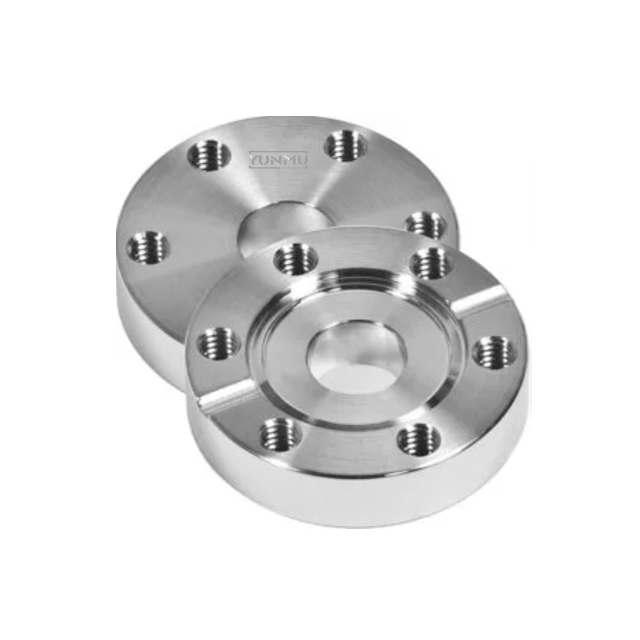

CF Flanca borrada Notável Bolt de carregamento
| Material: SS304/316 Unidade= mm | ||||||
| Modelo NO. | Nº de Peças | Dimensões | ||||
| A | B | C*NO | D | D.C.P. | ||
| CF16B7TAP | 31021120 | 6.5 | 5.5 | M4*6 | - | 26.9 |
| CF16B12TAP | 31021121 | 12.9 | 10.4 | M4*6 | - | 26.9 |
| CF16B19TAP | 31021122 | 19.15 | 16 | M4*6 | - | 26.9 |
| CF35B25TAP | 31021123 | 69.5 | 12.7 | M6*6 | 25.6 | 58.7 |
| CF35B38TAP | 31021124 | 69.5 | 12.7 | M6*6 | 38.3 | 58.7 |
| CF35B42TAP | 31021125 | 69.5 | 12.7 | M6*6 | 42.9 | 58.7 |
| CF63B51TAP | 31021126 | 113.6 | 18 | M8*8 | 51.1 | 92.1 |
| CF63B63TAP | 31021127 | 113.6 | 18 | M8*8 | 63.7 | 92.1 |
| CF100B102TAP | 31021128 | 151.6 | 20 | M8*16 | 101.8 | 130.3 |
| CF150B153TAP | 31021129 | 202.5 | 22 | M8*20 | 153.1 | 181 |
| CF200B204TAP | 31021130 | 253.2 | 24.7 | M8*24 | 203.7 | 231.8 |
| CF250B255TAP | 31021131 | 304 | 28.5 | M8*32 | 255 | 284 |
| CF275B255TAP | 31021132 | 336.5 | 28.5 | M10*30 | 255 | 306.5 |
| CF300B305TAP | 31021133 | 355.6 | 28.5 | M10*30 | 305.4 | 325.7 |
| CF350B356TAP | 31021134 | 419.1 | 28.5 | M10*36 | 356.1 | 388.9 |
